电流模式PWM控制器 CURRENT MODE PWM CONTROLLER
Boost, Buck, Buck-Boost, Flyback, Forward Regulator Positive, Isolation Capable Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 14-SOIC
得捷:
IC REG CTRLR PWM CM 14SOIC
艾睿:
Current Mode PWM Controller 200mA 500kHz 14-Pin SOIC Tube
安富利:
Current Mode PWM Controller 1A 14-Pin SOIC Tube
频率 450 kHz
输出接口数 1
输入电压DC 25.0 V
输出电压 13.5 V
输出电流 1000 mA
调节输出数 1
上升时间 50 ns
开关频率 500 kHz
拓扑结构 Buck, Boost, Flyback, Forward
占空比 97 %
最大占空比 100 %
下降时间 150 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 10V ~ 30V
安装方式 Surface Mount
引脚数 14

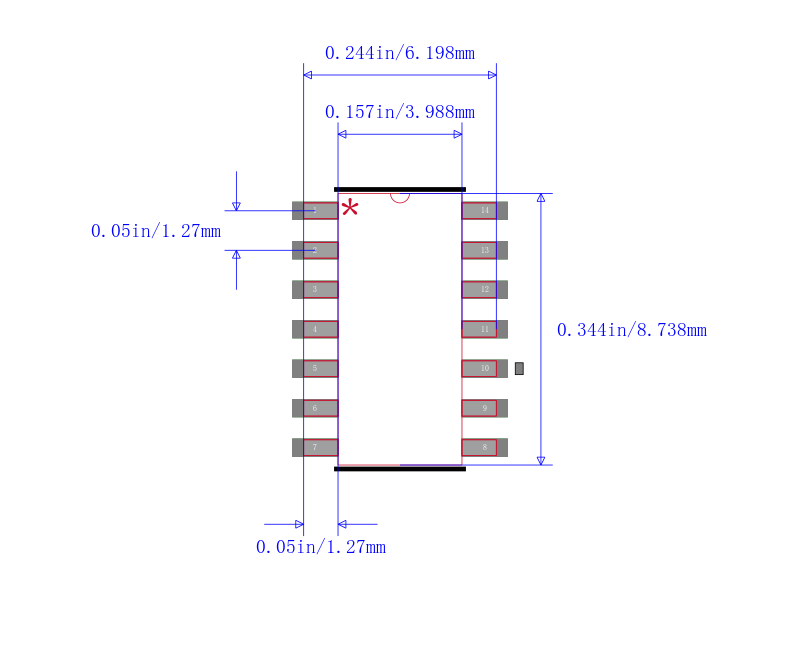

封装 SOIC-14
封装 SOIC-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC3842DG4 TI 德州仪器 | 当前型号 | 当前型号 |
UC3842D 德州仪器 | 完全替代 | UC3842DG4和UC3842D的区别 |
TL2843BQDRQ1 德州仪器 | 类似代替 | UC3842DG4和TL2843BQDRQ1的区别 |
5962-8670408VPA 德州仪器 | 功能相似 | UC3842DG4和5962-8670408VPA的区别 |
