UC2844AQD概述
电流模式PWM控制器 CURRENT-MODE PWM CONTROLLER
Boost, Buck, Flyback, Forward Regulator Positive, Isolation Capable Output Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 14-SOIC
得捷:
IC CURR-MODE PWM CTLR 14-SOIC
UC2844AQD中文资料参数规格
技术参数
频率 450 kHz
电源电压DC 25.0V max
输出接口数 1
输入电压DC 30.0 V
输出电压 15.0 V
输出电流 200 mA
静态电流 11.0 mA
调节输出数 1
开关频率 500kHz MAX
拓扑结构 Buck, Boost, Flyback, Forward
占空比 48 %
电源电压 10V ~ 30V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

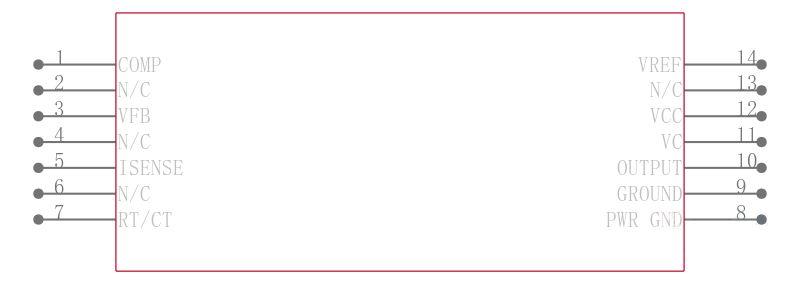

UC2844AQD引脚图与封装图
替代型号UC2844AQD
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC2844AQD TI 德州仪器 | 当前型号 | 当前型号 |
UC2844AQDR 德州仪器 | 类似代替 | UC2844AQD和UC2844AQDR的区别 |
