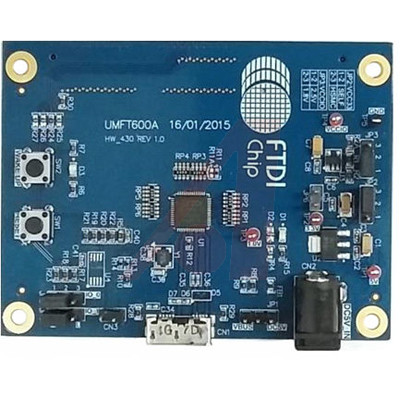

UMFT600A图片1
UMFT600A图片2

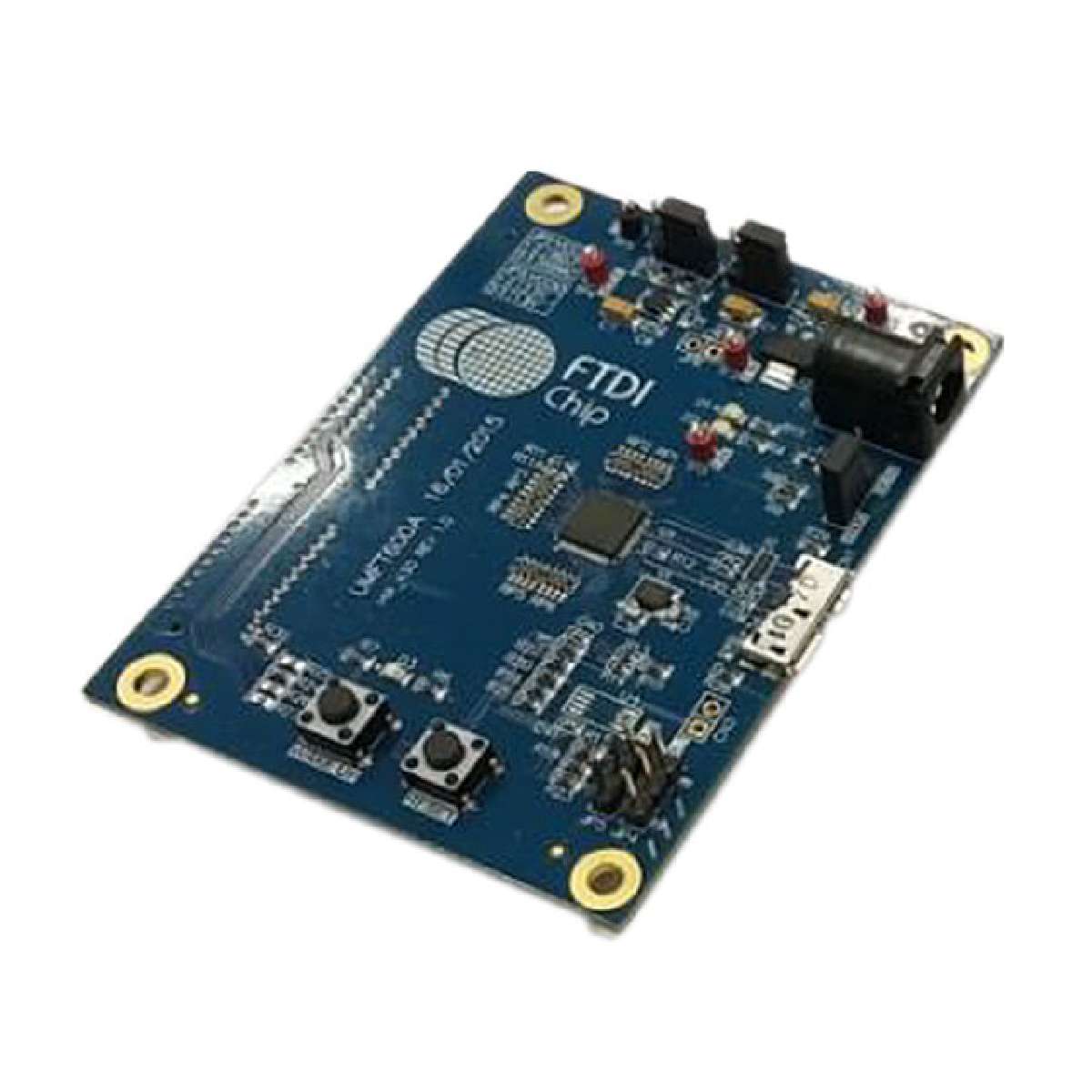

UMFT600A图片3
UMFT600A图片4
UMFT600A图片5
UMFT600A图片6
UMFT600A图片7
UMFT600A图片8
UMFT600A图片9
UMFT600A图片10
UMFT600A概述

FTDI  UMFT600A  评估板, FT600 16位 FIFO-USB桥接, 4输入/输出通道, HMSC连接, 微型USB3.0 母

UMFT60x USB 3.0 桥接开发板

UMFT60xx 是评估/开发模块,带 FMCLPC/HSMC 连接器,用于连接 FT60x USB 3.0 超高速桥接芯片,带外部硬件。 UMFT60xx 芯片可在 FIFO 总线和 USB 3.0 主机之间提供桥接。这些模块经过设计,以便可以插入 Xilinx 或 Altera 等供应商提供的大多数 FPGA 开发平台中。

支持 USB 3.0 超高速 5Gbps/USB 2.0 高速 480Mbps/USB 2.0 全速 12Mbps 数据传输

FIFO 总线上的 4 个输入通道和 4 个输出通道

支持多电压输入/输出:1.8V、2.5V 和 3.3V

微型 USB 3.0 插座

高速连接器,用于 FIFO 总线:FMC(现场可编程夹层卡)或 HSMC(高速夹层卡)

FMC 连接器与大多数 Xilinx FPGA 参考设计板兼容

HSMC 连接器与大多数 Altera FPGA 参考设计板兼容

电源选项:外部直流供电、USB 总线供电、FMC/HSMC 供电

重置和唤醒按钮

远程唤醒

通电 LED

**RS 产品代码**

16 位 FIFO 总线、HSMC 连接器 901-5054

UMFT601A 32 位 FIFO 总线、HSMC 连接器 901-5058

UMFT600X 16 位 FIFO 总线、FMC LPC 连接器 901-5067

UMFT601X 32 位 FIFO 总线、FMC LPC 连接器 901-5060

UMFT600A中文资料参数规格
技术参数

频率 100 MHz

电源电压 5 V

封装参数

封装 Module

外形尺寸

封装 Module

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Bulk

制造应用 工业, Industrial, 测试与测量, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买UMFT600A
型号: UMFT600A
制造商: FTDI Chip 飞特帝亚
描述:FTDI  UMFT600A  评估板, FT600 16位 FIFO-USB桥接, 4输入/输出通道, HMSC连接, 微型USB3.0 母
替代型号UMFT600A
型号/品牌 代替类型 替代型号对比

UMFT600A

FTDI Chip 飞特帝亚

当前型号

当前型号

UMFT600A-B

飞特帝亚

完全替代

UMFT600A和UMFT600A-B的区别
