UX60SC-MB-5ST80概述

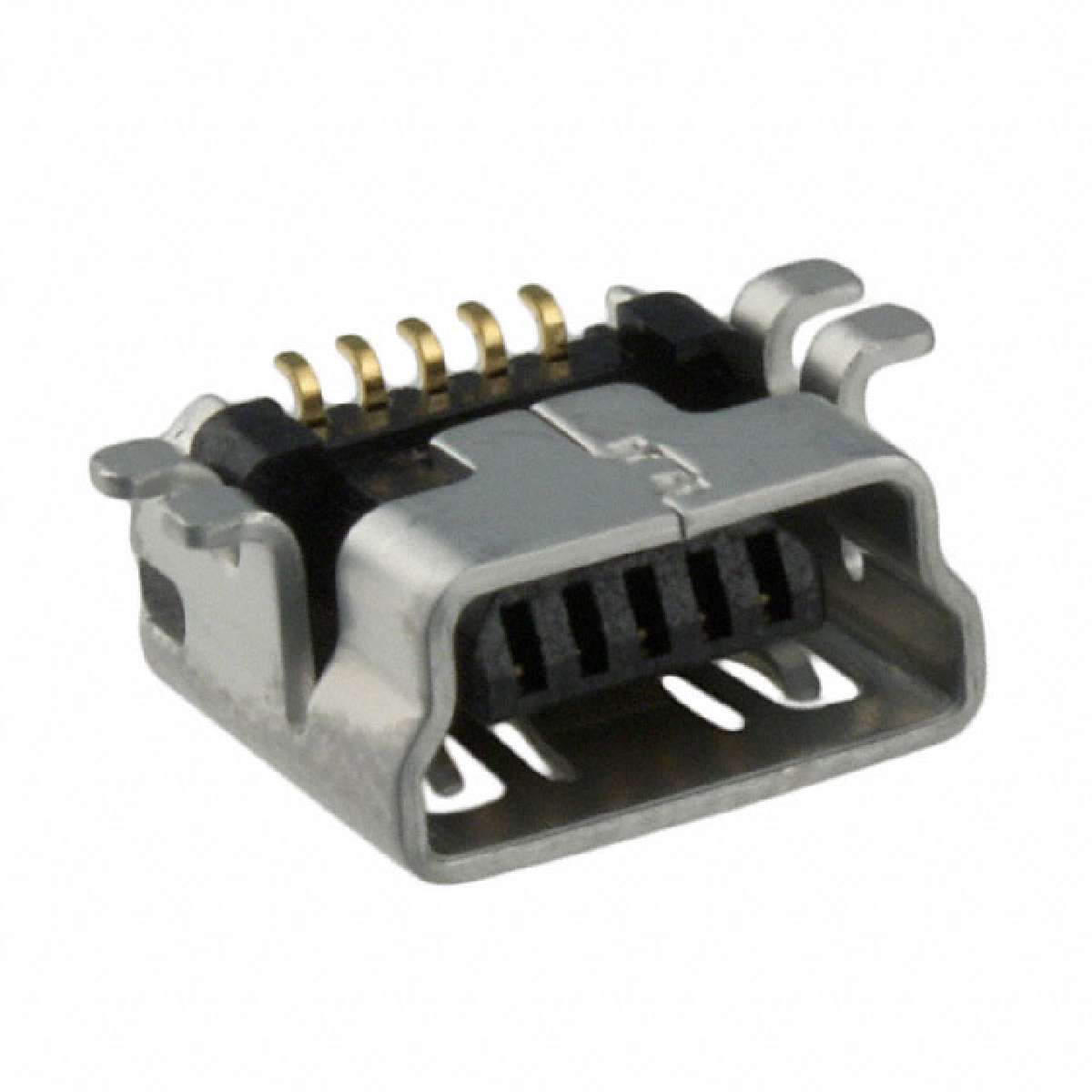

HIROSEHRS UX60SC-MB-5ST80 连接器, USB, 小型USB B, USB 2.0, 插座, 5 路, 表面安装, 直角型

是一个标准迷你USB 2.0, 可满足高达480Mbps的高速传输, 提供最佳的电脑外部连接. Hirose的特有金属屏蔽结构允许包覆成型的树脂轻松流入导线端子部分, 在没有热缩管的情况下可阻止短路电路出现. 此插头为摁入扣锁式, 可听到清晰的接触点击声, 确保了连接器安全插入. 此包覆成型的部分为薄型结构, 节省空间.

.: 标准, 外壳SMT

.: 符合USB 2.0标准

.: 低偏移结构

.: 无需热缩管套

.: 方便操作的插头

.: 金属屏蔽, SMT或DIP安装

.: 适合自动安装

UX60SC-MB-5ST80中文资料参数规格

技术参数

触点数 5

极性 Female

触点电镀 Gold

绝缘电阻 >100MΩ @100VDC

排数 1

方向 Right Angle

针脚数 5

接触电阻 <50mΩ @100mA

拔插次数 5000

额定电流Max 1A/触头

工作温度Max 75 ℃

工作温度Min -30 ℃

额定电压Max 30 VAC

额定电压 30 VAC

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 9.8 mm

宽度 3.95 mm

高度 3.95 mm

封装 SMD

物理参数

触点材质 Copper

工作温度 -30℃ ~ 75℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Portable Devices, 计算机和计算机周边, Computers & Computer Peripherals, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

数据手册

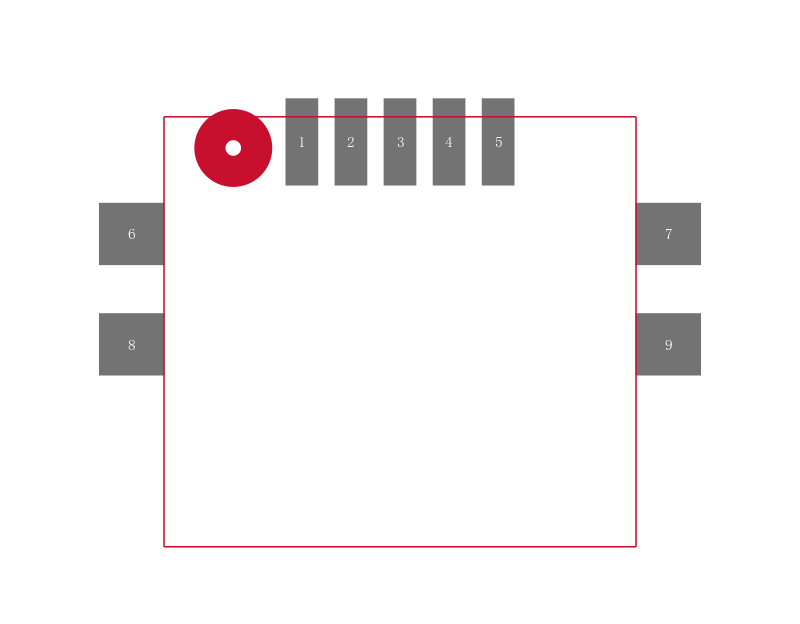

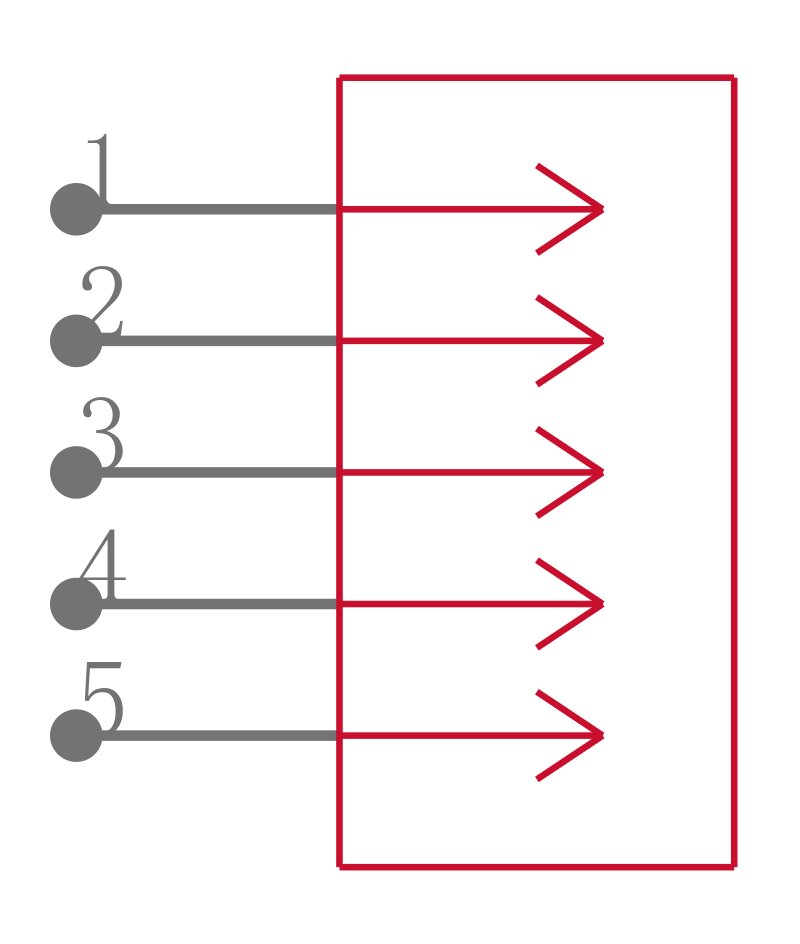

UX60SC-MB-5ST80引脚图与封装图
