0.5W 精密线绕电阻 UPW50 系列电阻容差 | ±0.1% ---|--- 125°C 时功率 | 0.25W UPW 25, 0.5W UPW 50 降低到零功率 | 145°C 时 极限元件电压 | 300V UPW 25, 400V UPW 50 典型温度系数 | ±3ppm/°C 0 → +85°C 最大温度系数 | ±5ppm/°C -55 → 125°C 全负载稳定性 | 无负载稳定性 | ±25ppm / 10000 小时 热电动势 | 工作温度 | -55 → +145°C 尺寸 | 6.35Ø x 12.7 mm ### 线绕,轴向/温度感应

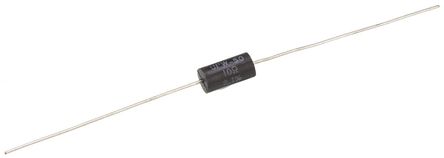

0.5W 精密线绕 UPW50 系列
UPW 系列在负载和恶劣环境条件下具有高稳定性
温度系数低至 1ppm
这些电阻器适合在自动插入设备以及切割机和折弯机上处理
电阻容差 | ±0.1%
---|---
125°C 时功率 | 0.25W UPW 25, 0.5W UPW 50
降低到零功率 | 145°C 时
极限元件电压 | 300V UPW 25, 400V UPW 50
典型温度系数 | ±3ppm/°C 0 → +85°C
最大温度系数 | ±5ppm/°C -55 → 125°C
全负载稳定性 | <50ppm @ 10000 小时,<100ppm @ 26000 小时
无负载稳定性 | ±25ppm / 10000 小时
热电动势 | <0.2μ V/°C
工作温度 | -55 → +145°C
尺寸 | 6.35Ø x 12.7 mm
额定电压DC 400 V
容差 ±0.1 %
额定功率 0.5 W
电阻 10 Ω
阻值偏差 ±0.1 %
工作温度Max 145 ℃
工作温度Min -55 ℃
额定电压 400 V
安装方式 Through Hole
引脚数 2
封装 轴向引线
长度 12.7 mm
直径 Φ6.35mm
脚长度 25 mm
封装 轴向引线
工作温度 -55℃ ~ 145℃
温度系数 ±5 ppm/℃
产品生命周期 Active
包装方式 Box
最小包装 500
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UPW50B10RV TE Connectivity 泰科 | 当前型号 | 当前型号 |
8G16D 10R 0.1 Rhopoint | 功能相似 | UPW50B10RV和8G16D 10R 0.1的区别 |
