UF4006-E3/54概述

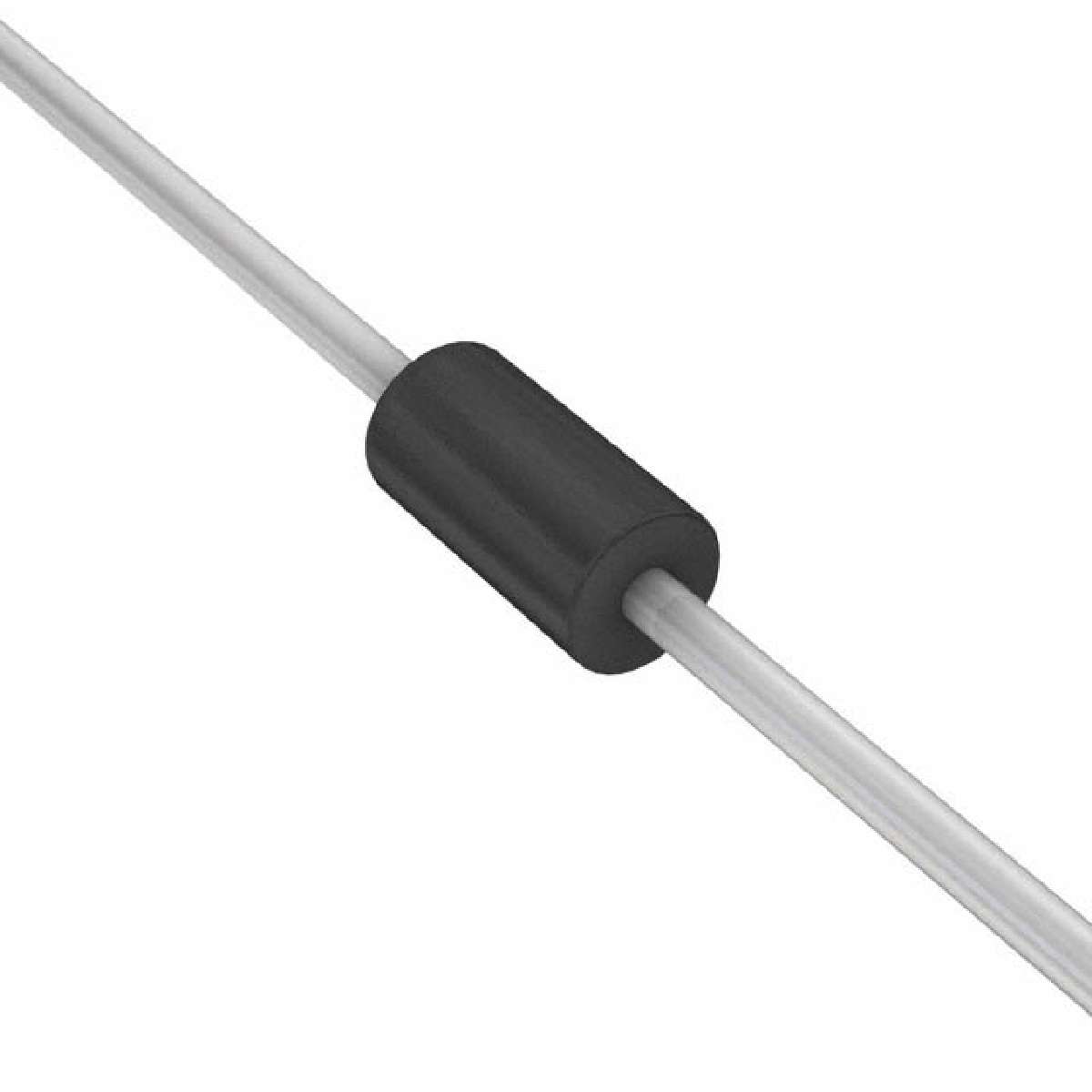

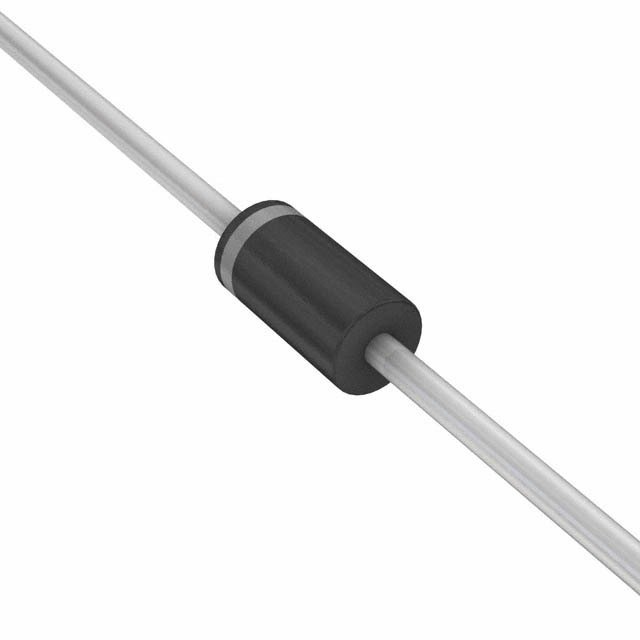

VISHAY UF4006-E3/54 快速二极管, 1A, 800V, DO-204AL

The is an ultra-fast Plastic Rectifier with solderable matte tin-plated terminals. It is suitable for use in high frequency rectification and free-wheeling application in switching mode converters and inverters.

.: Colour band denotes cathode end

.: Glass-passivated pallet chip junction

.: Ultra-fast reverse recovery time

.: Low forward voltage drop

.: Low switching losses, high efficiency

.: High forward surge capability

.: Solder dip 275°C maximum 10sec as per JESD 22-B106

.: UL94V-0 Flammability rating

UF4006-E3/54中文资料参数规格

技术参数

正向电压 1.7 V

反向恢复时间 75 ns

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1.7 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.7 mm

高度 2.7 mm

封装 DO-204AL

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Computers & Computer Peripherals, Consumer Electronics, Communications & Networking, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
