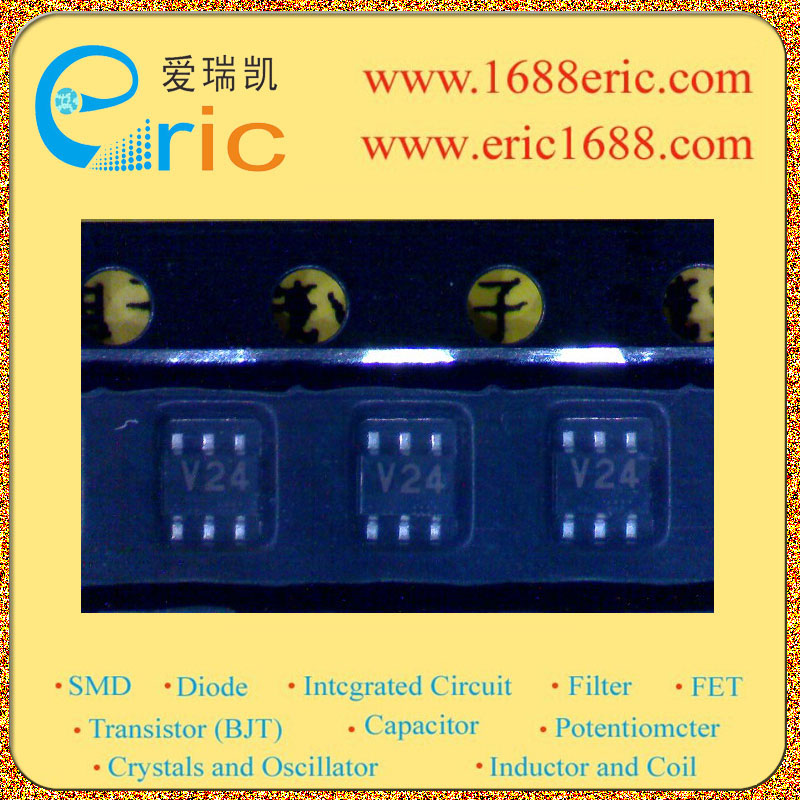

UPA831TF NPN+NPN复合三极管 20V 100mA/65mA 100~145/70~150 SOT-363/SC-88 标记V24 用于开关/数字电路
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | Q1/Q2=20V/20V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | Q1/Q2=12V/10V 集电极连续输出电流IC Collector CurrentIC | Q1/Q2=100MA/65MA 截止频率fT Transtion FrequencyfT | Q1/Q2=4.5GHZ/7GHZ 直流电流增益hFE DC Current GainhFE | Q1/Q2=100~150/70~150 管压降VCE(sat) Collector-Emitter Saturation Voltage | 耗散功率Pc Power Dissipation | 200MW 描述与应用 Description & Applications | NPN型硅外延双晶体管 低噪声: Q1:NF = 1.2 dB TYP f = 1 GHz,VCE = 3 V,lc = 7 Q2:NF = 1.4 dB TYP f = 1 GHz,VCE = 3 V,lc = 7 高收益: Q1:| S21E | 2 = 9.0 dB TYP f = 1 GHz,VCE V = 3, 马lc = 7 Q2:| S21E | 2 = 12.0 dB TYP f = 1 GHz,VCE V = 3, 马lc = 7 六脚薄型小微型模具方案 2不同的内置的晶体管 Q1:NE856,Q2 NE681: 技术文档PDF下载 | 在线阅读
封装 SOT-363
封装 SOT-363
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO Q1/Q2=20V/20V
集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO Q1/Q2=12V/10V
集电极连续输出电流IC Collector CurrentIC Q1/Q2=100MA/65MA
截止频率fT Transtion FrequencyfT Q1/Q2=4.5GHZ/7GHZ
直流电流增益hFE DC Current GainhFE Q1/Q2=100~150/70~150
耗散功率Pc Power Dissipation 200MW
技术文档PDF下载 在线阅读
规格书PDF __
