UCC20520DW

UCC20520DW图片1
UCC20520DW图片2
UCC20520DW图片3
UCC20520DW图片4
UCC20520DW图片5
UCC20520DW图片6
UCC20520DW概述

具有 8V UVLO、单 PWM 输入和禁用引脚的 4A/6A、5.7kVRMS 双通道隔离式栅极驱动器 16-SOIC -40 to 125

\- 栅极驱动器 容性耦合 5700Vrms 通道 16-SOIC


得捷:
DGTL ISO 5.7KV GATE DRVR 16SOIC


立创商城:
UCC20520DW


德州仪器TI:
5.7-kVrms, 4-A/6-A dual-channel isolated gate driver with single input, 8-V UVLO & LGA package


艾睿:
Driver 6A 2-OUT Half Brdg Inv/Non-Inv 16-Pin SOIC Tube


Verical:
Driver 6A 2-OUT Half Brdg Inv/Non-Inv 16-Pin SOIC Tube


Newark:
ISOLATED GATE DRIVER, 2-CH, 6A, WSOIC-16


UCC20520DW中文资料参数规格
技术参数

电源电压DC 3.00V min

上升/下降时间 6ns, 7ns

输出接口数 2

通道数 2

耗散功率 1050 mW

隔离电压 5700 Vrms

下降时间Max 12 ns

上升时间Max 16 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1050 mW

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

海关信息

ECCN代码 EAR99

数据手册

UCC20520DW引脚图与封装图

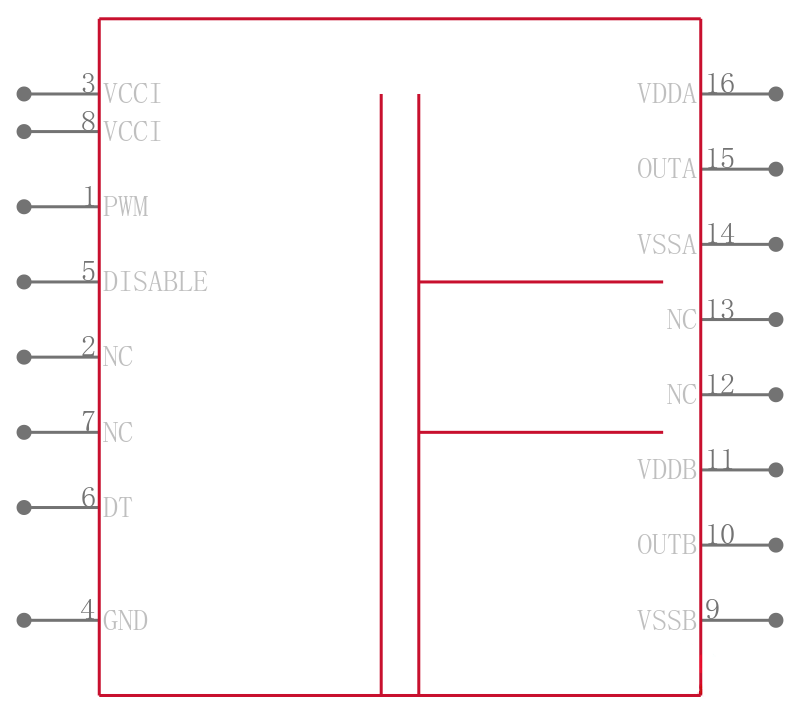

UCC20520DW引脚图

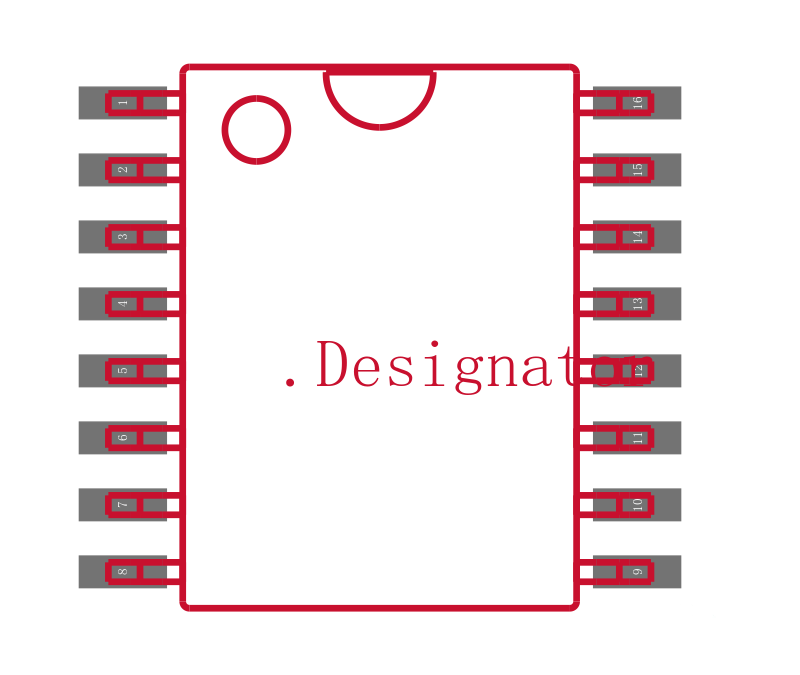

UCC20520DW封装图

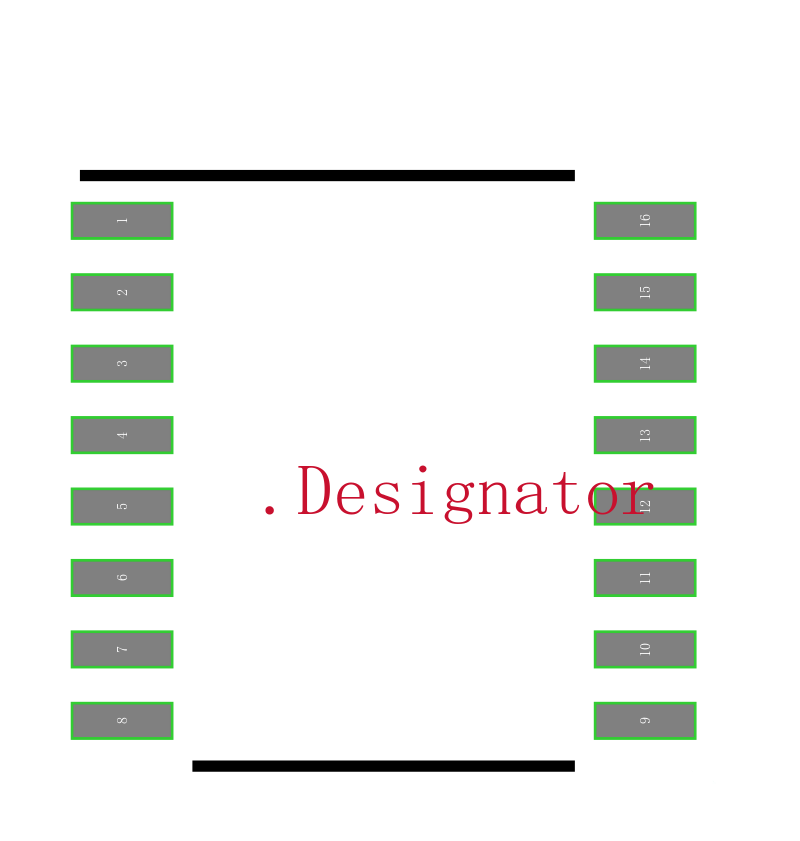

UCC20520DW封装焊盘图
在线购买UCC20520DW
型号: UCC20520DW
制造商: TI 德州仪器
描述:具有 8V UVLO、单 PWM 输入和禁用引脚的 4A/6A、5.7kVRMS 双通道隔离式栅极驱动器 16-SOIC -40 to 125
替代型号UCC20520DW
型号/品牌 代替类型 替代型号对比

UCC20520DW

TI 德州仪器

当前型号

当前型号

UCC20520DWR

德州仪器

完全替代

UCC20520DW和UCC20520DWR的区别
