UC2709DWG4中文资料参数规格

技术参数

输出接口数 2

耗散功率 1000 mW

上升时间 80 ns

输出电流Max 1.5 A

下降时间 80 ns

下降时间Max 80 ns

上升时间Max 80 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UC2709DWG4引脚图与封装图

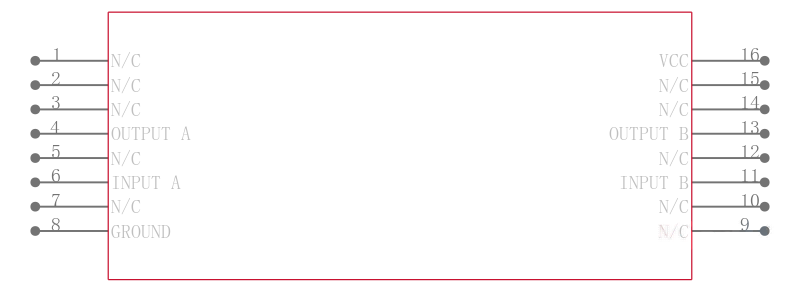

UC2709DWG4引脚图

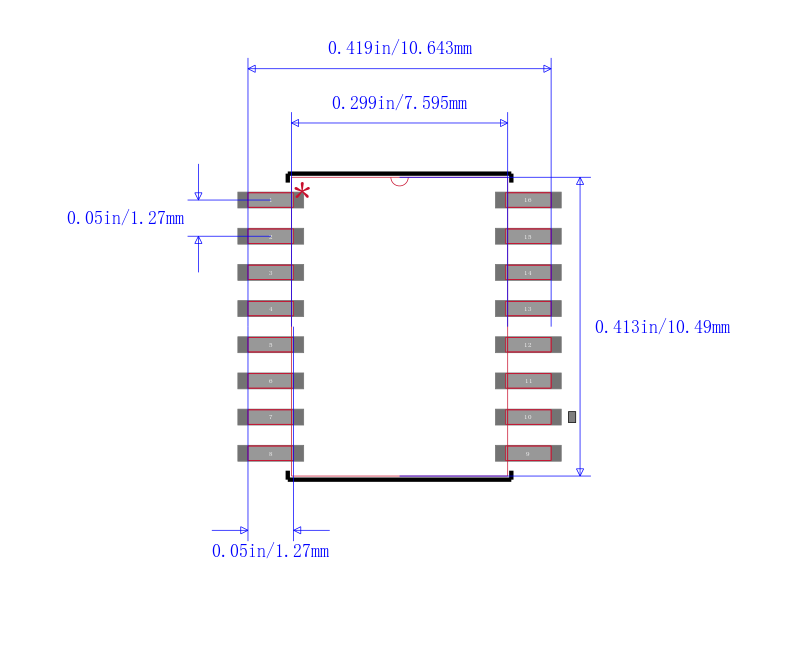

UC2709DWG4封装图

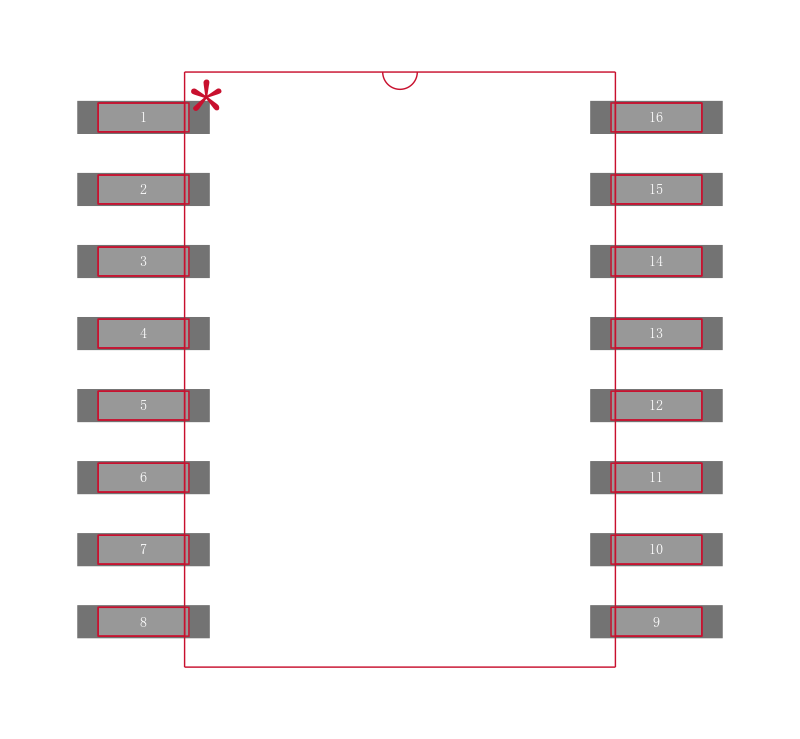

UC2709DWG4封装焊盘图

在线购买UC2709DWG4

型号： UC2709DWG4

制造商： TI 德州仪器

描述：双高速FET驱动器 DUAL HIGH-SPEED FET DRIVER

替代型号UC2709DWG4

型号/品牌	代替类型	替代型号对比
UC2709DWG4 TI 德州仪器	当前型号	当前型号
UC2709DW 德州仪器	完全替代	UC2709DWG4和UC2709DW的区别
UC3709DW 德州仪器	类似代替	UC2709DWG4和UC3709DW的区别
UC3709DWTR 德州仪器	功能相似	UC2709DWG4和UC3709DWTR的区别
