VISHAY VS-GBPC2508W 二极管 桥式整流, 单相, 800 V, 25 A, 模块, 1.1 V, 4 引脚

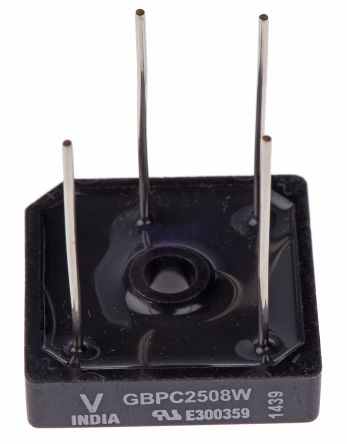

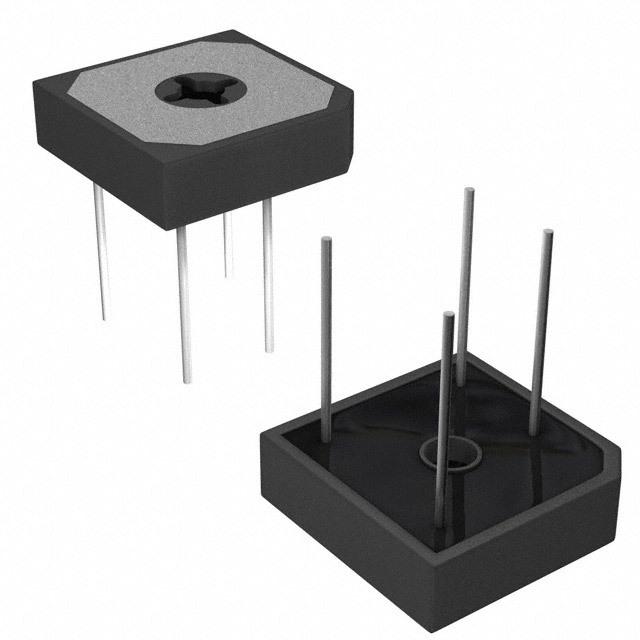

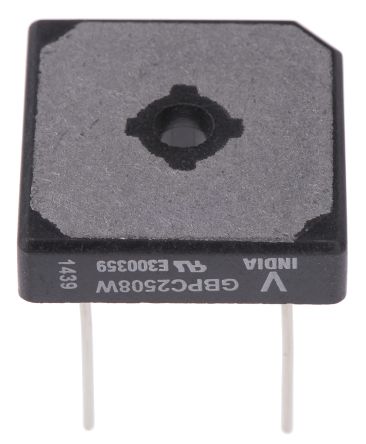

The is a 4-pin single-phase compact Power Bridge Rectifier Diode offers efficient and reliable operation. The device is intended for use in general purpose applications. It has nickel-plated wire lead terminals solderable using lead Pb-free solder at temperature 260 to 275°C with Sn/Ag/Cu SAC305 alloy solder.
- .
- High thermal conductivity package, electrically insulated case
- .
- Positive polarity symbol moulded on the plastic case
- .
- Centre hole fixing
- .
- Glass passivated diode chips
- .
- Excellent power/volume ratio
- .
- -55 to 150°C Operating junction temperature range
额定电流 25.0 A
针脚数 4
正向电压 1.1V @12.5A
隔离电压 2.70 kV
正向电流 25 A
最大正向浪涌电流（Ifsm） 300 A
正向电压Max 1.1 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Through Hole
引脚数 4
封装 GBPC-W
长度 28.8 mm
宽度 28.8 mm
高度 7.62 mm
脚长度 24.5 mm
封装 GBPC-W
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Each
制造应用 Power Management, Consumer Electronics, Industrial, Sensing & Instrumentation
RoHS标准 Non-Compliant
含铅标准 无铅
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VS-GBPC2508W Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VS-GBPC2510W 威世 | 完全替代 | VS-GBPC2508W和VS-GBPC2510W的区别 |
GBPC2508W Multicomp | 类似代替 | VS-GBPC2508W和GBPC2508W的区别 |
