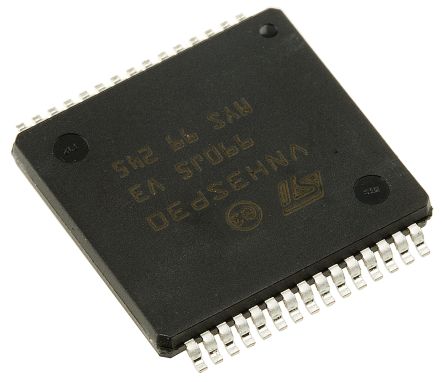

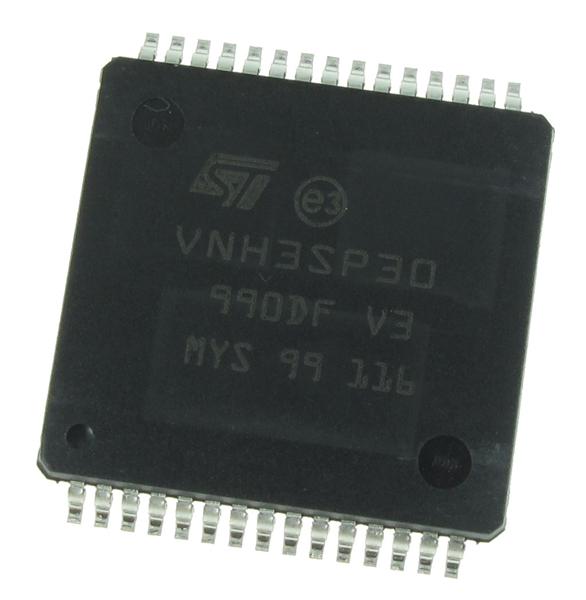

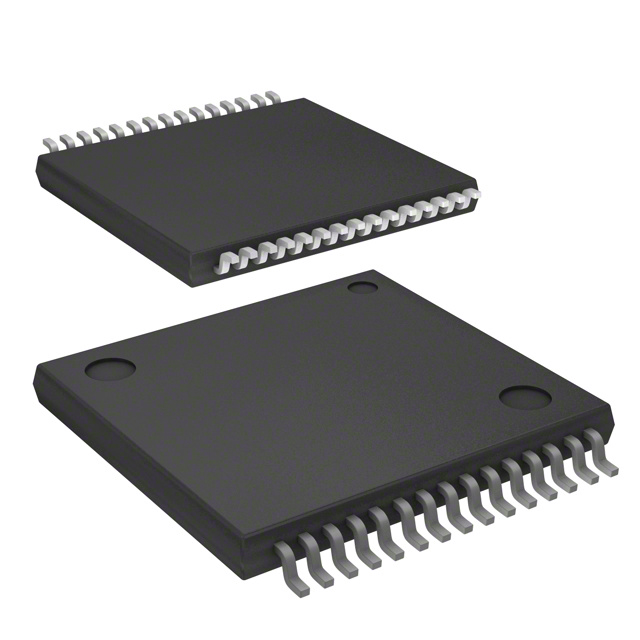

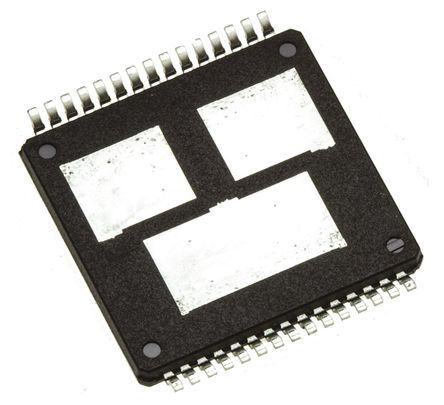

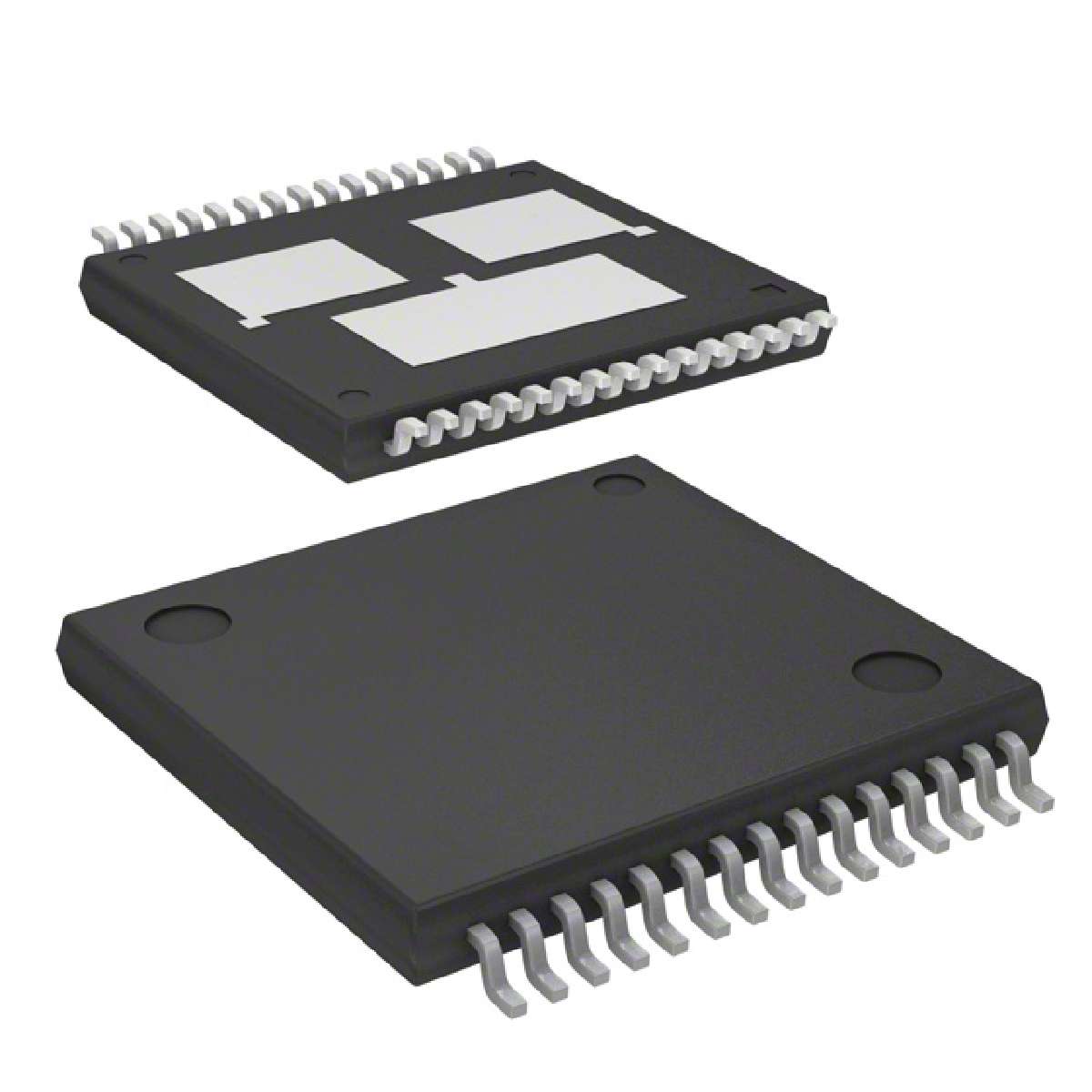

STMICROELECTRONICS VNH3SP30TR-E. 芯片, 电机驱动器, H桥, 30A, MULTIPOWERSO-30
汽车全桥电动机驱动器，STMicroelectronics
这些全桥（H 桥）电动机驱动器设备旨在用于广泛的汽车应用。
### 特点
输出电流：30A
欠电压和过电压关闭
过电压夹紧
热关闭
跨导保护
线性电流限制器
极低待机功耗
PWM 操作高达 10 kHz
防接地损耗和 VCC 损耗
### RS 产品代码
714-7746 30A 45mΩ 10kHz 半桥
920-6285 VNH3SP30TR-E 30A 45mΩ 10kHz 半桥（每包 1000 个）
### 标准
AEC-Q100
### 电动机控制器和驱动器，STMicroelectronics
电源电压DC 5.50V min
输出接口数 2
输出电流 30 A
针脚数 30
开关频率 10 kHz
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 5.5V ~ 36V
电源电压Max 36 V
电源电压Min 5.5 V
安装方式 Surface Mount
引脚数 30
封装 SOIC-30
长度 17.2 mm
宽度 16 mm
高度 2.25 mm
封装 SOIC-30
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 电机驱动与控制, 汽车级, -, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VNH3SP30TR-E ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
VNH3SP30-E 意法半导体 | 类似代替 | VNH3SP30TR-E和VNH3SP30-E的区别 |
