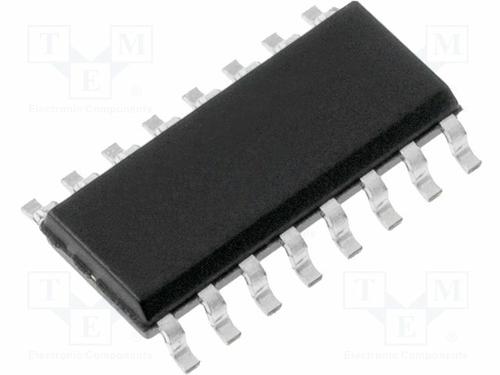

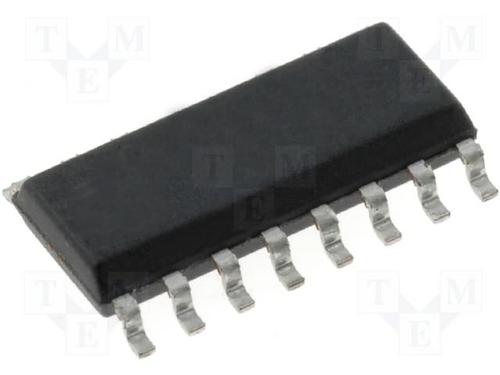

STMICROELECTRONICS VIPER27HDTR 芯片, 交流/直流转换器, 离线, 115KHZ, NSOIC-16
The is an offline High Voltage Converter with an 800V rugged power section, a PWM control, two levels of over-current protection, overvoltage and overload protections, hysteretic thermal protection, soft-start and safe auto-restart after any fault condition removal. Burst mode operation and device very low consumption help to meet the standby energy saving regulations. Advance frequency jittering reduces EMI filter. Brown-out function protects the switch mode power supply when the rectified input voltage level is below the normal minimum level specified for the system. The high voltage start-up circuit is embedded in the device.
频率 115 kHz
工作电压 8.5V ~ 23.5V
额定功率 20 W
输出接口数 1
输出电压 800 V
击穿电压 800 V
通道数 1
针脚数 16
输出功率 20 W
开关频率 115 kHz
占空比 80 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 80 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压Max 23.5 V
电源电压Min 8.5 V
输入电压 8.5V ~ 23.5V
安装方式 Surface Mount
引脚数 16
封装 NSOIC-16
封装 NSOIC-16
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理, Consumer Electronics, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
VIPER27HDTR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
VIPER27HD 意法半导体 | 完全替代 | VIPER27HDTR和VIPER27HD的区别 |
