V23030C1017A106

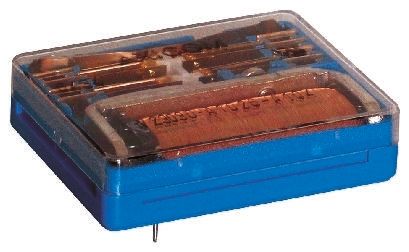

V23030C1017A106图片1
V23030C1017A106图片2
V23030C1017A106图片3
V23030C1017A106概述

V23030C1017A106 - TE Connectivity 非闭锁继电器 6 刀双掷 PCB 安装, 12V dc SN 2 A

SN 继电器,6 引脚转换开关

中性直接电压继电器,单稳态

用于安装在按下开关

双触点

薄型设计

宽范围爬电和无气隙距离及高触点/主体介电强度

防尘和防水

V23030 型 | 额定电压 V 直流 | 电压范围(20 °C V 直流时)

| 线圈电阻,20 °C 时 ±10% Ω | 接地触点

---|---|---|---|---

C1017-A106 | 12 | 9.5 → 24 | 185 | 否

C1017-A106 | 24 | 18.5 → 47 | 730 | 否

触点: | 6 个转换开关

---|---

触点材料: | 镀银金

限制连续电流: | 2 A

最大切换电流: | 3 A

最大切换电压 | 250 V 直流/交流

最大切换能力: | 40 → 75 W, 100 VA

额定功率: | 0.7 W

标称 电压: | 12 → 60 V 直流

响应电压: | 63 → 80% 标称电压

允许的环境温度: | -40 °C → +70 °C

保护等级: | 防尘/防水,IP67

型号尺寸: | 39.7 x 32.4 x 10.2 mm

### 认可

UL

V23030C1017A106中文资料参数规格
技术参数

额定电压DC 250 V

额定电压AC 250 V

输入电压DC 12.0 V

触点额定电流 2 A

线圈电压 12 VDC

线圈电流 64.86 mA

线圈功率DC 780 mW

线圈电阻 185 Ω

额定电流Max 2 A

线圈电压DC 12 V

线圈功率 778 mW

开关电流Max 2 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 17

封装 -

外形尺寸

长度 39.7 mm

宽度 37.4 mm

高度 10.2 mm

封装 -

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册
