Vishay Semiconductor肖特基整流器是半导体二极管，具有极低的正向电压降和非常快的切换作用。 肖特基二极管的反向恢复时间非常快。 肖特基二极管适用于需要快速切换和低功耗的应用。 Vishay 高性能肖特基二极管提供 1A 至 175A 的正向额定电流和 15V 至 150V 的额定电压。### 二极管和整流器，Vishay Semiconductor
The is a surface-mount Schottky Rectifier has been designed for applications requiring low forward drop and small foot prints on PC board. The Q series centre tap Schottky rectifier features low forward voltage drop, high frequency operation and guard ring for enhanced ruggedness and long term reliability.
- .
- 1A Repetitive avalanche current per leg
- .
- 0.47V Threshold voltage
- .
- 20.68mR Forward slope resistance
- .
- 183pF Typical junction capacitance per leg
针脚数 3
正向电压 800mV @6A
热阻 3℃/W RθJC
正向电流 12 A
最大正向浪涌电流（Ifsm） 320 A
正向电压Max 470 mV
正向电流Max 12 A
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
安装方式 Surface Mount
引脚数 3

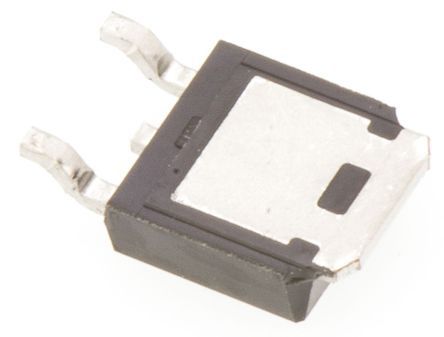

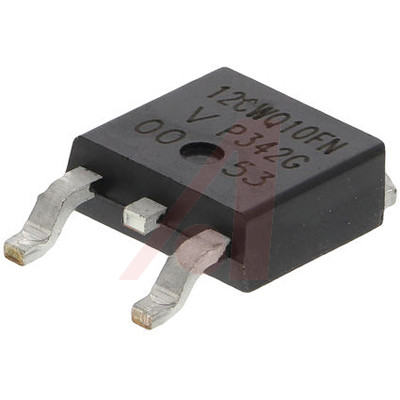

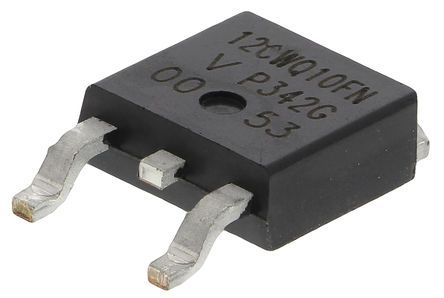

封装 TO-252-3
长度 6.73 mm
宽度 6.22 mm
高度 2.39 mm
封装 TO-252-3
工作温度 -55℃ ~ 150℃
产品生命周期 Obsolete
包装方式 Each
制造应用 Computers & Computer Peripherals, Power Management, Industrial, 电源管理, 工业, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VS-12CWQ10FNPBF Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VS-12CWQ10FN-M3 威世 | 类似代替 | VS-12CWQ10FNPBF和VS-12CWQ10FN-M3的区别 |
12CWQ10FNTRLPBF 威世 | 类似代替 | VS-12CWQ10FNPBF和12CWQ10FNTRLPBF的区别 |
12CWQ10FNTRR 威世 | 类似代替 | VS-12CWQ10FNPBF和12CWQ10FNTRR的区别 |
