VS-2KBB60R

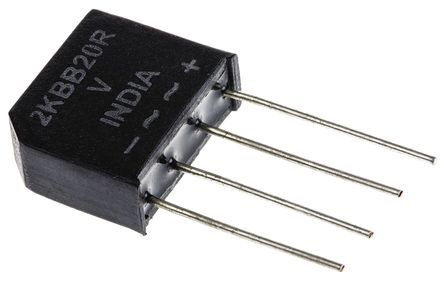

VS-2KBB60R图片1
VS-2KBB60R图片2
VS-2KBB60R图片3
VS-2KBB60R图片4
VS-2KBB60R概述

2KBB 系列,Vishay Semiconductor2 KBB 系列桥式整流器,采用 SIL 印刷电路板安装封装,来自 Vishay Semiconductor适用于印刷电路板 PCB 通孔安装 标准 2.54mm 0.1" 栅格上的导线 紧凑结构 高浪涌电流容量 相当于标准 DIN 部件 ### 注标准引脚配置如图所示:– ∼ + ∼ 备选引脚配置(部件号后缀为 R)为: – ∼ ∼ + ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 AC 输入转换为直流 DC 输出,用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。

The is a 4-pin single-phase Bridge Rectifier Diode assembly consisting of four silicon diodes in a plastic encapsulation, intended for general applications.

.
Suitable for printed circuit board mounting
.
Leads on standard 2.54mm grid
.
Compact construction
.
High surge current capability
.
Equivalent to standard DIN parts
.
-40 to 150°C Operating junction temperature range
VS-2KBB60R中文资料参数规格
技术参数

额定电流 2.00 A

针脚数 4

正向电压 1.1V @1.9A

正向电流 1.9 A

最大正向浪涌电流(Ifsm) 52 A

正向电压Max 1.1 V

工作温度Max 150 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 4

封装 D-37

外形尺寸

长度 17.5 mm

宽度 6.5 mm

高度 15 mm

封装 D-37

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Consumer Electronics, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

数据手册

在线购买VS-2KBB60R
型号: VS-2KBB60R
描述:2KBB 系列,Vishay Semiconductor 2 KBB 系列桥式整流器,采用 SIL 印刷电路板安装封装,来自 Vishay Semiconductor 适用于印刷电路板 PCB 通孔安装 标准 2.54mm 0.1" 栅格上的导线 紧凑结构 高浪涌电流容量 相当于标准 DIN 部件 ### 注 标准引脚配置如图所示:– ∼ + ∼ 备选引脚配置(部件号后缀为 R)为: – ∼ ∼ + ### 桥式整流器 - Vishay Semiconductor 桥式整流器将交流 AC 输入转换为直流 DC 输出,用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。
替代型号VS-2KBB60R
型号/品牌 代替类型 替代型号对比

VS-2KBB60R

Vishay Semiconductor 威世

当前型号

当前型号

VS-2KBB60

威世

完全替代

VS-2KBB60R和VS-2KBB60的区别

NTE169

NTE Electronics

功能相似

VS-2KBB60R和NTE169的区别
