VS-GBPC35 系列，Vishay Semiconductor通用，3 路接线端子：推进式，环绕或焊接 高热导性封装，电气绝缘外壳 中心孔固定 极佳的功率/容积比 ### 认可UL E54214### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 AC 输入转换为直流 DC 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。

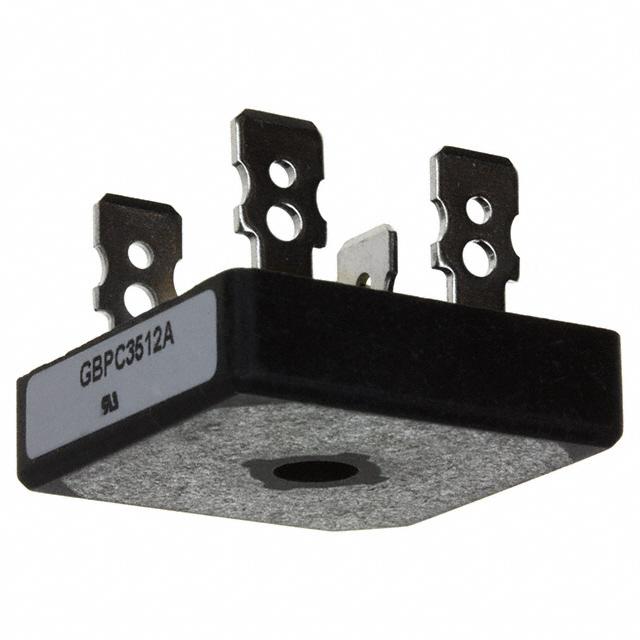

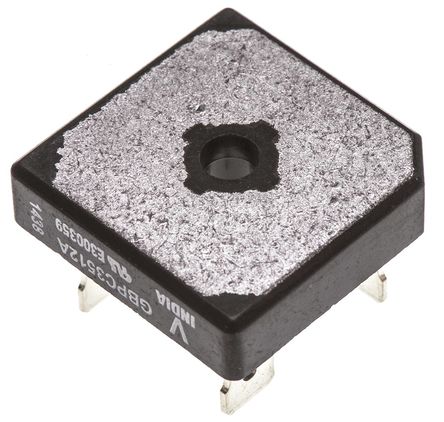

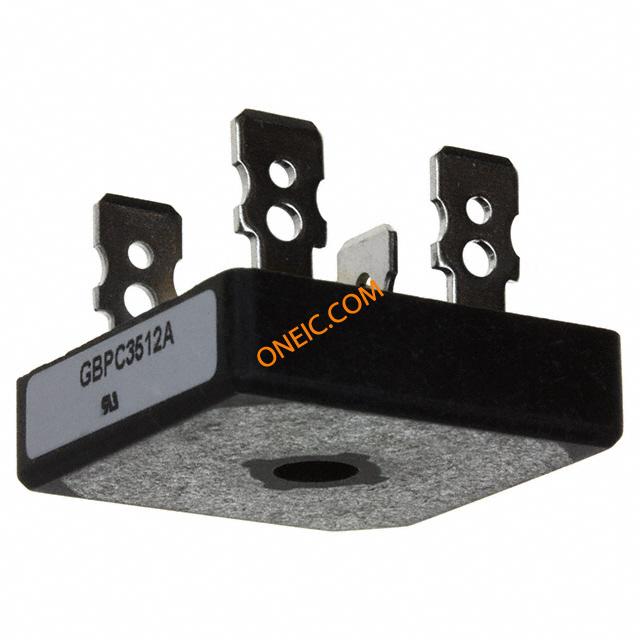

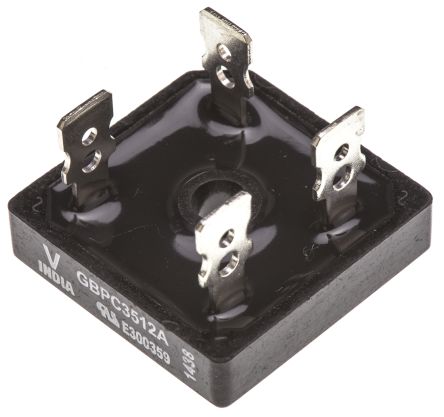

The is a single-phase extremely compact encapsulated Bridge Rectifier offering efficient and reliable operation. The bridge rectifier features positive polarity symbol moulded on the plastic case, glass passivated diode chips and excellent power/volume ratio.
- .
- Centre hole fixing
- .
- 1300V Maximum non-repetitive peak AC reverse voltage
- .
- 2mA Maximum repetitive peak reverse current
- .
- 0.77V Low level of threshold voltage
- .
- 0.92V High level of threshold voltage
- .
- 5µA at 25°C Maximum DC reverse current
- .
- 2700V at 50Hz RMS isolation voltage base plate
针脚数 4
隔离电压 2.70 kV
正向电流 35 A
最大正向浪涌电流（Ifsm） 500 A
正向电压Max 1.1 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 4
封装 GBPC-A

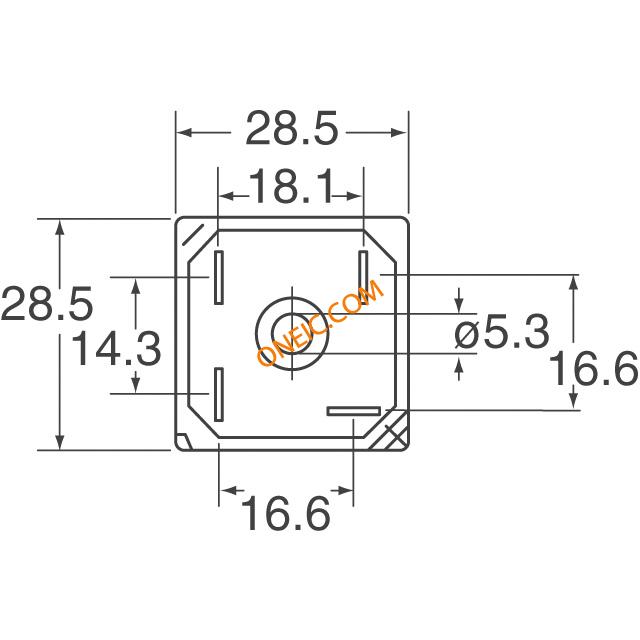

长度 28.6 mm
宽度 28.6 mm
高度 7.7 mm
封装 GBPC-A
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Each
制造应用 传感与仪器, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VS-GBPC3512A Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VS-GBPC3508A 威世 | 完全替代 | VS-GBPC3512A和VS-GBPC3508A的区别 |
GBPC3508 Multicomp | 类似代替 | VS-GBPC3512A和GBPC3508的区别 |
GBPC3510 Multicomp | 类似代替 | VS-GBPC3512A和GBPC3510的区别 |
