VS-60CPH03-N3

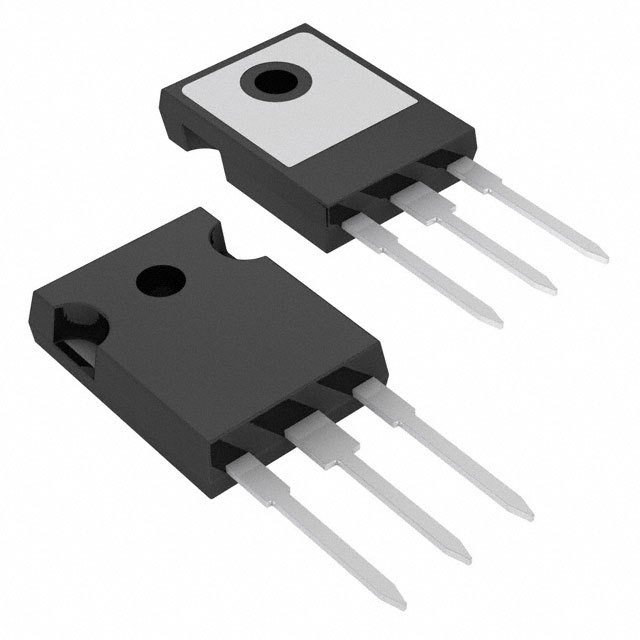

VS-60CPH03-N3图片1

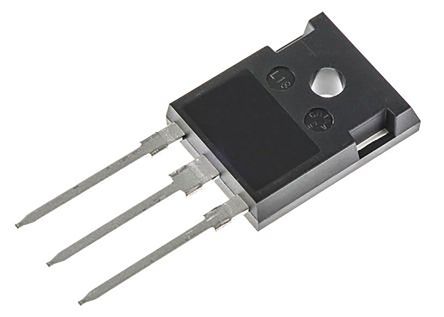

VS-60CPH03-N3图片2

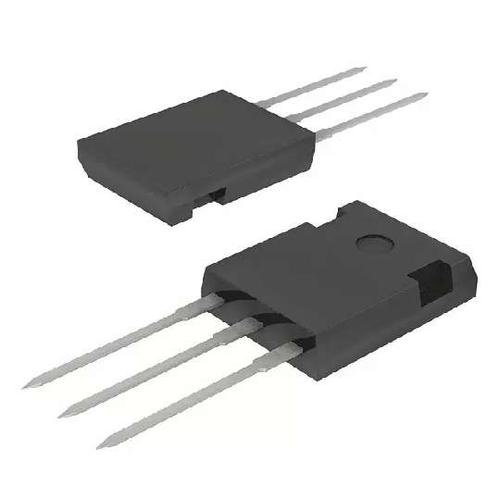

VS-60CPH03-N3图片3

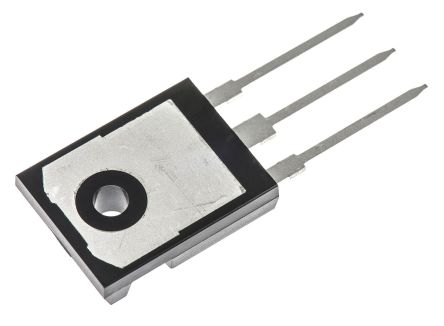

VS-60CPH03-N3图片4

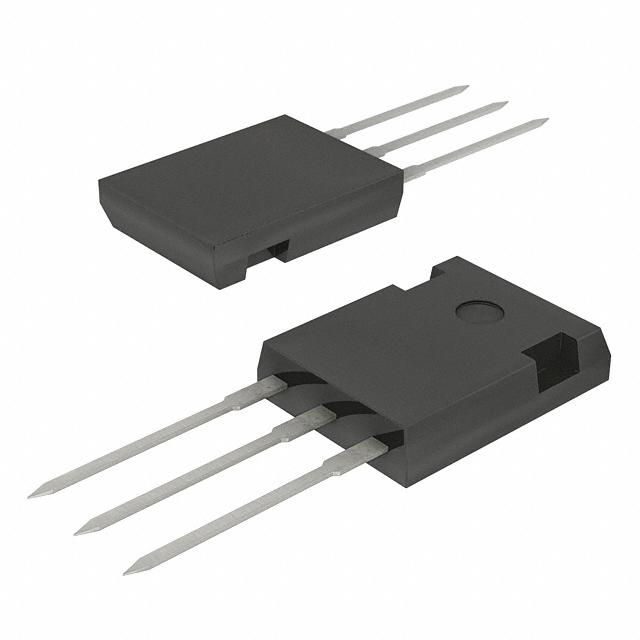

VS-60CPH03-N3图片5
VS-60CPH03-N3图片6
VS-60CPH03-N3图片7
VS-60CPH03-N3概述

FRED Pt® 超高速恢复整流器Vishay FRED Pt®(高速恢复外延二极管)产品系列是超高速二极管,包含掺铂 Pt 技术。 此系列在高温度下提供极低泄漏电流,及 175°C 的最高连接工作温度。 典型恢复时间 35 秒或更少。### 系列特征系列特征 VRRM 从 200V 到 600V 最低 Qrr,125°C 时 最低 VF,IF 时 提高开关模式电源效率 软恢复,用于降低 EMI,在高 dIF/dt 下 TJ(最大)175 °C 符合 AEC-Q101 ### 二极管和整流器,Vishay Semiconductor

DESCRIPTIONS/APPLICATIONS

VS-60CPH03PbF, series are the state of the art ultrafast recovery rectifiers designed with optimized performance of forward voltage drop and ultrafast recovery time.

The planar structure and the platinum doped life time control guarantee the best overall performance, ruggedness and reliability characteristics.

FEATURES

• Hyperfast recovery time

• Low forward voltage drop

• Low leakage current

• 175 °C operating junction temperature

• Compliant to RoHS Directive 2002/95/EC

• Designed and qualified according to JEDEC-JESD47

• Halogen-free according to IEC 61249-2-21

definition -N3 only

VS-60CPH03-N3中文资料参数规格
技术参数

正向电压 1.25V @30A

反向恢复时间 39 ns

正向电流 60 A

最大正向浪涌电流(Ifsm) 300 A

正向电压Max 1.25 V

正向电流Max 60 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.87 mm

宽度 5.31 mm

高度 20.7 mm

封装 TO-247-3

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC版本 2016/06/20

数据手册

在线购买VS-60CPH03-N3
型号: VS-60CPH03-N3
描述:FRED Pt® 超高速恢复整流器 Vishay FRED Pt®(高速恢复外延二极管)产品系列是超高速二极管,包含掺铂 Pt 技术。 此系列在高温度下提供极低泄漏电流,及 175°C 的最高连接工作温度。 典型恢复时间 35 秒或更少。 ### 系列特征 系列特征 VRRM 从 200V 到 600V 最低 Qrr,125°C 时 最低 VF,IF 时 提高开关模式电源效率 软恢复,用于降低 EMI,在高 dIF/dt 下 TJ(最大)175 °C 符合 AEC-Q101 ### 二极管和整流器,Vishay Semiconductor
