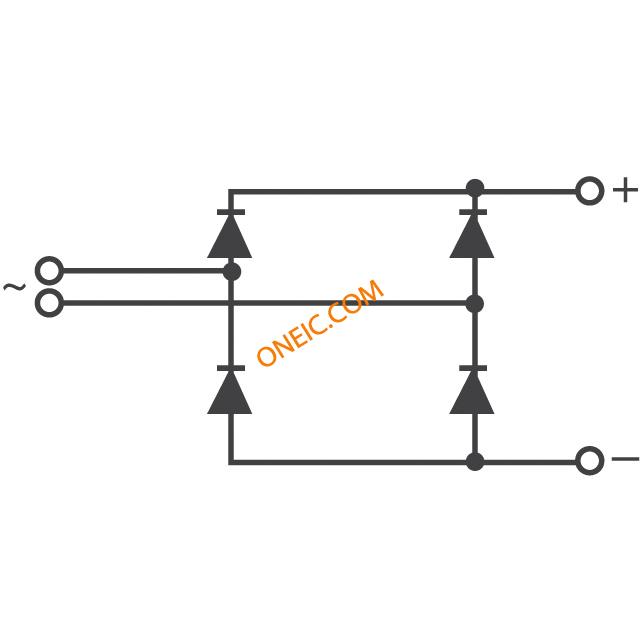

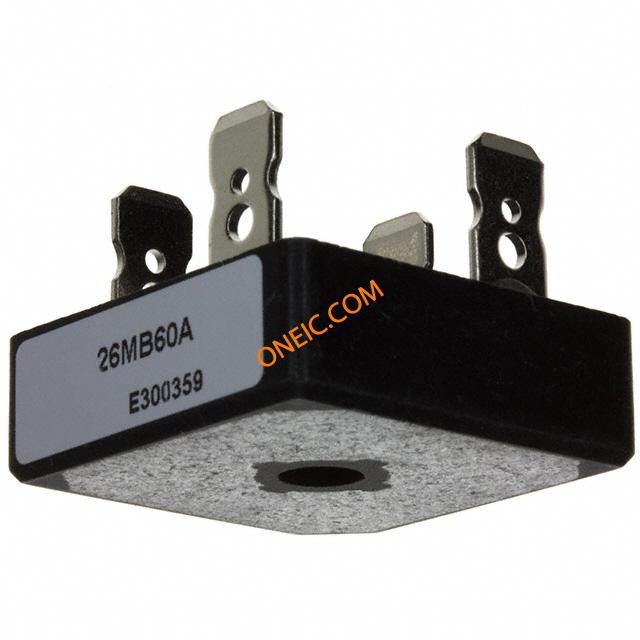

VS-26MB 系列，Vishay Semiconductor通用，3 路接线端子：推进式，环绕或焊接 高热导性封装，电气绝缘外壳 中心孔固定 极佳的功率/容积比 ### 认可UL E300359 ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 AC 输入转换为直流 DC 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。
The is a single-phase extremely compact encapsulated Bridge Rectifier offering efficient and reliable operation. The bridge rectifier features centre hole fixing and excellent power/volume ratio. They are intended for use in general purpose.
- .
- Nickel plated terminals
- .
- 725V Maximum non-repetitive peak reverse voltage
- .
- 2A Maximum repetitive peak reverse current
- .
- 0.76V Low level value of threshold voltage
- .
- 0.92V High level value of threshold voltage
- .
- 10µA Maximum DC reverse current
针脚数 4
正向电压 1.25 V
热阻 1.7K/W RθJC
正向电流 25 A
最大正向浪涌电流（Ifsm） 420 A
正向电压Max 1.1 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
安装方式 Through Hole
引脚数 4
封装 D-34

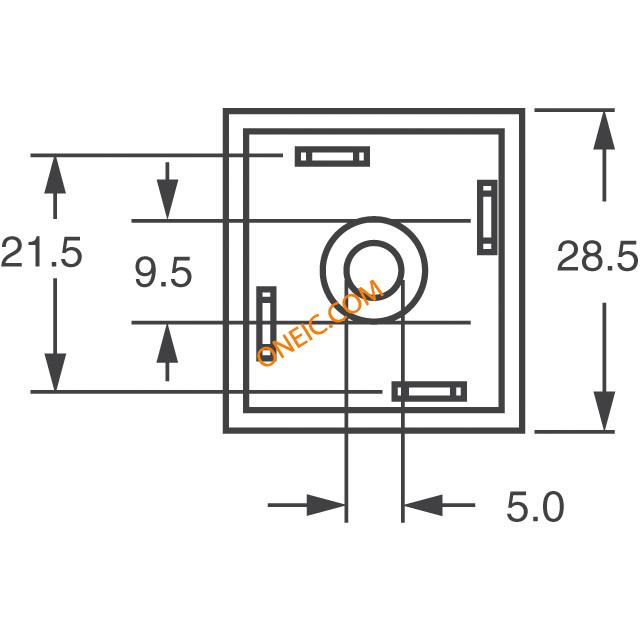

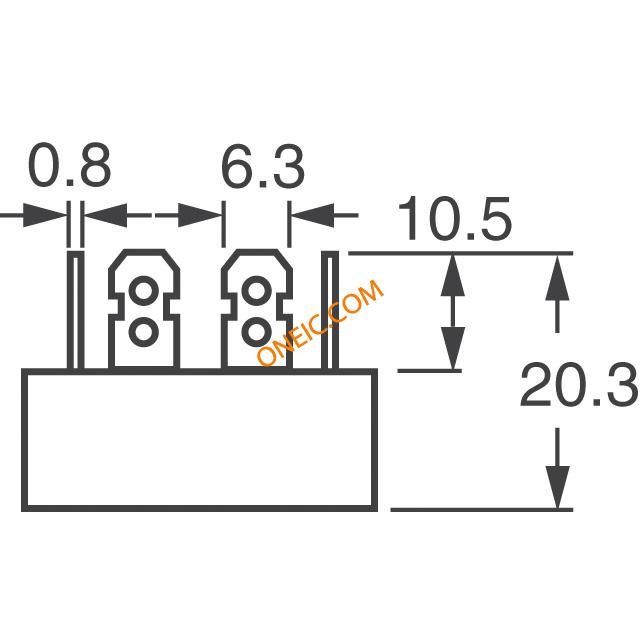

长度 28.5 mm
宽度 28.5 mm
高度 9.8 mm
封装 D-34
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Each
制造应用 Power Management, 传感与仪器, 电源管理, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VS-26MB60A Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
GBPC2506 飞兆/仙童 | 功能相似 | VS-26MB60A和GBPC2506的区别 |
