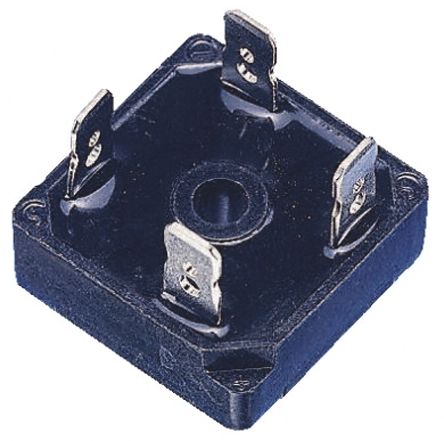

VISHAY VS-26MB100A. 二极管 桥式整流, 单相, 1 kV, 25 A, 模块, 1.11 V, 4 引脚
The is a 4-pin single-phase Power Bridge Rectifier Diode offers efficient and reliable operation. It is intended for use in general purpose applications. It has nickel-plated terminals solderable using lead Pb-free solder at temperature 260°C to 275°C with Sn/Ag/Cu SAC305 solder alloy.
- .
- High thermal conductivity package, electrically insulated case
- .
- Centre hole fixing
- .
- Excellent power/volume ratio
- .
- -55 to 150°C Operating junction temperature range
针脚数 4
正向电压 1.25 V
耗散功率 0.35 W
热阻 1.7K/W RθJC
正向电流 25 A
最大正向浪涌电流（Ifsm） 420 A
正向电压Max 1.11 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温Max 150 ℃
安装方式 Through Hole
引脚数 4
封装 D-34
长度 28.5 mm
宽度 28.5 mm
高度 9.8 mm
封装 D-34
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Bulk
制造应用 Consumer Electronics, Sensing & Instrumentation, Power Management, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
VS-26MB100A Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
GBPC2502-E4/51 威世 | 功能相似 | VS-26MB100A和GBPC2502-E4/51的区别 |
GBPC2502 飞兆/仙童 | 功能相似 | VS-26MB100A和GBPC2502的区别 |
NTE5322 NTE Electronics | 功能相似 | VS-26MB100A和NTE5322的区别 |
