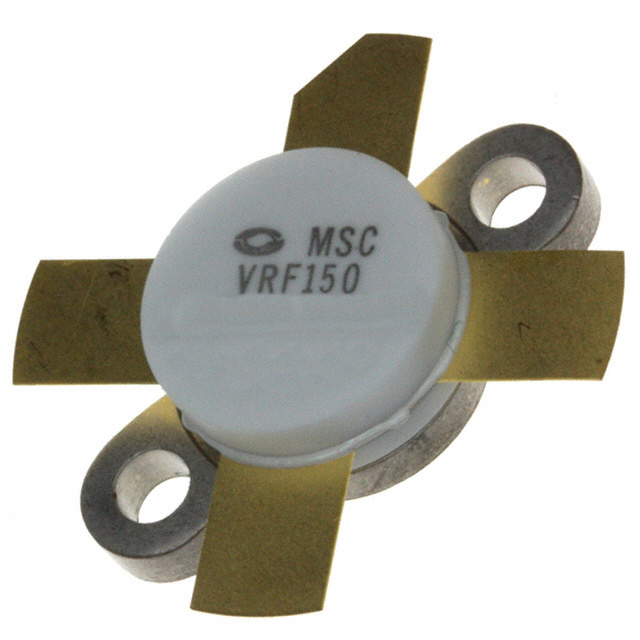

VRF150图片1
VRF150图片2
VRF150图片3
VRF150图片4
VRF150概述

射频功率MOSFET垂直 RF POWER VERTICAL MOSFET

The is a gold-metallized silicon n-channel RF power transistor de

signed for broadband commercial and military applications requiring high power

and gain without compromising reliability, ruggedness, or inter-modulation

distortion.

FEATURES

• Improved Ruggedness VBRDSS = 170V

• 150W with 11dB Typical Gain @ 150MHz, 50V

• 150W with 18dB Typical Gain @ 30MHz, 50V

• Excellent Stability & Low IMD

• Common Source Configuration

• Available in Matched Pairs

• 30:1 Load VSWR Capability at Specified Operating Conditions

• Nitride Passivated

• Refractory Gold Metallization

• High Voltage Replacement for MRF150

• RoHS Compliant

VRF150中文资料参数规格
技术参数

频率 150 MHz

额定电流 16 A

耗散功率 300 W

输出功率 150 W

增益 11 dB

测试电流 250 mA

输入电容Ciss 420pF @50VVds

工作温度Max 200 ℃

工作温度Min -65 ℃

耗散功率Max 300000 mW

额定电压 170 V

封装参数

引脚数 4

封装 M-174

外形尺寸

封装 M-174

物理参数

材质 Silicon

其他

产品生命周期 Active

包装方式 Box

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
