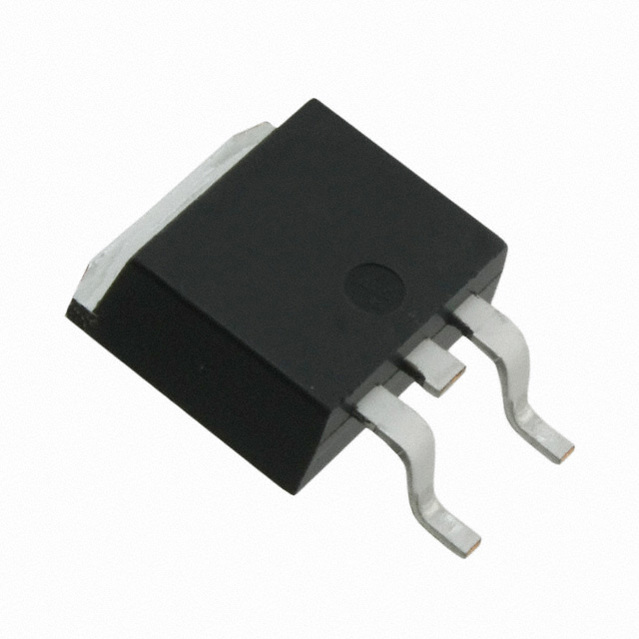

OMNIFET 全自动保护功率 MOSFET,STMicroelectronicsOMNIFET III 系列全自动保护低侧驱动器,根据坚固性标准进行了测量并提高了可靠性。 这些固态电源开关设计用于电感性或电阻负载,尤其是汽车环境。线性电流限制 热关闭 短路保护 ESD 保护 一体式夹 ### 智能电源开关,STMicroelectronics
OMNIFET 全自动保护功率 MOSFET,STMicroelectronics
OMNIFET III 系列全自动保护低侧驱动器,根据坚固性标准进行了测量并提高了可靠性。 这些固态电源开关设计用于电感性或电阻负载,尤其是汽车环境。
线性电流限制
热关闭
短路保护
ESD 保护
一体式夹
得捷:
IC PWR DRIVER N-CHANNEL 1:1 DPAK
欧时:
STMicroelectronics VND1NV04TR-E 智能电源开关, OMNIFET:全自动保护功率 MOSFET, 1.7A, 40V, 3引脚
立创商城:
VND1NV04TR E
贸泽:
门驱动器 N-Ch 40V 1.7A Omni
艾睿:
Thanks to the low side VND1NV04TR-E power switch, developed by STMicroelectronics, you can easily switch on and off with high voltages and currents. This charge controller has single output. It features 0.25Max Ohm switch on resistance. This device has a maximum power dissipation of 35000 mW. This device has a supply current of 0.1 mA and a minimum output current of 1.7 A. Its maximum power dissipation is 35000 mW. This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery.
安富利:
Power Switch Lo Side 1.7A 3-Pin2+Tab TO-252 T/R
Chip1Stop:
Power Switch Lo Side 1.7A 3-Pin2+Tab TO-252 T/R
TME:

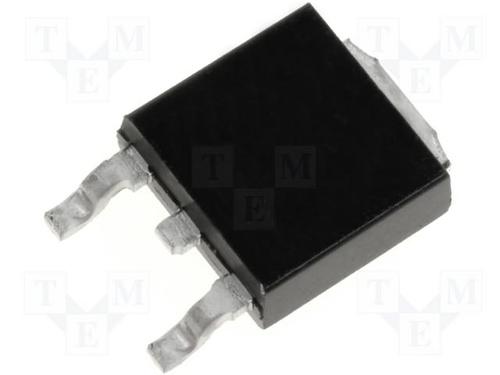

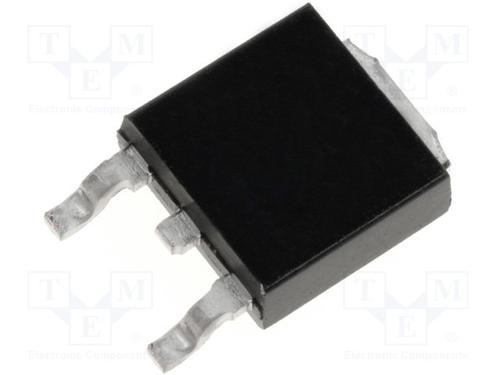

Driver; low-side switch; 1.7A; 35W; Channels:1; DPAK; 40V
Verical:
Current Limit SW 1-IN 1-OUT to 1.7A Automotive 3-Pin2+Tab TO-252 T/R
额定功率 35 W
输出接口数 1
输出电流 1.7 A
供电电流 0.1 mA
通道数 1
漏源极电阻 0.25 Ω
极性 N-Channel
耗散功率 35 W
阈值电压 2.5 V
漏源极电压Vds 55 V
漏源击穿电压 40.0 V
连续漏极电流Ids 500 mA
上升时间 500 ns
输出电流Max 1.7 A
输出电流Min 1.7 A
输入数 1
下降时间 600 ns
工作温度Max 150 ℃
工作温度Min -40 ℃
耗散功率Max 35000 mW
安装方式 Surface Mount
引脚数 3

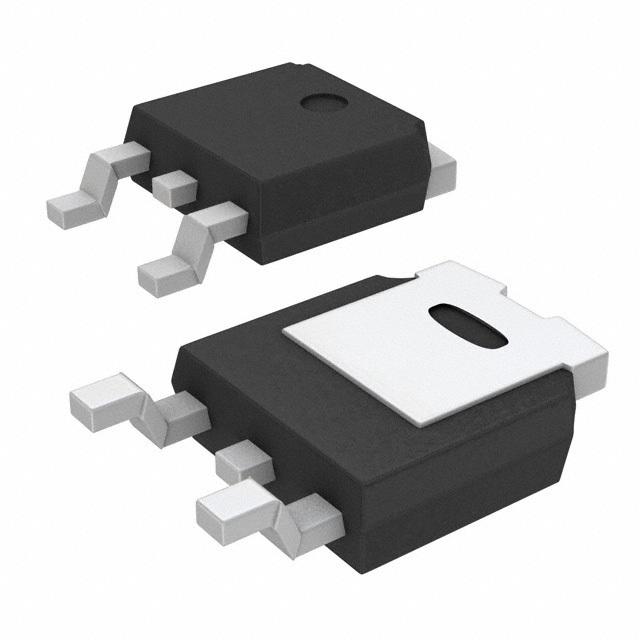

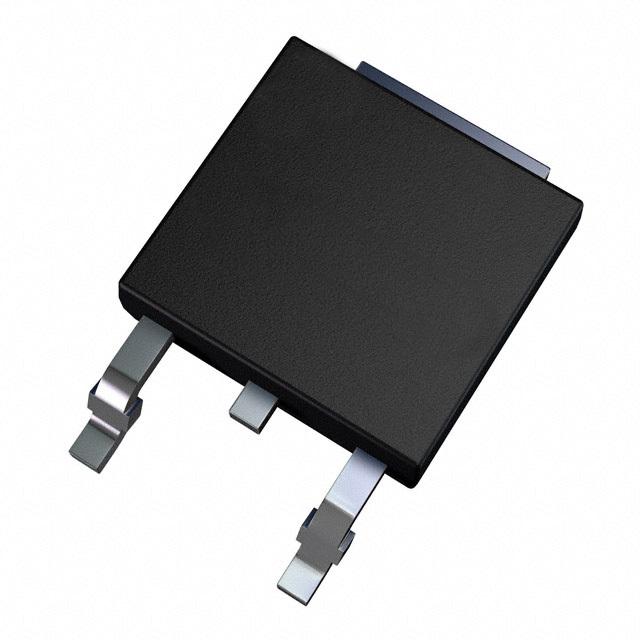

封装 TO-252-3
长度 6.6 mm
宽度 6.2 mm
高度 2.4 mm
封装 TO-252-3
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
VND1NV04TR-E ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
VND1NV04-E 意法半导体 | 完全替代 | VND1NV04TR-E和VND1NV04-E的区别 |
VND1NV0413TR 意法半导体 | 类似代替 | VND1NV04TR-E和VND1NV0413TR的区别 |
VND1NV04 意法半导体 | 类似代替 | VND1NV04TR-E和VND1NV04的区别 |
