VND3NV04参数规格_中文资料_数据手册PDF

VND3NV04概述

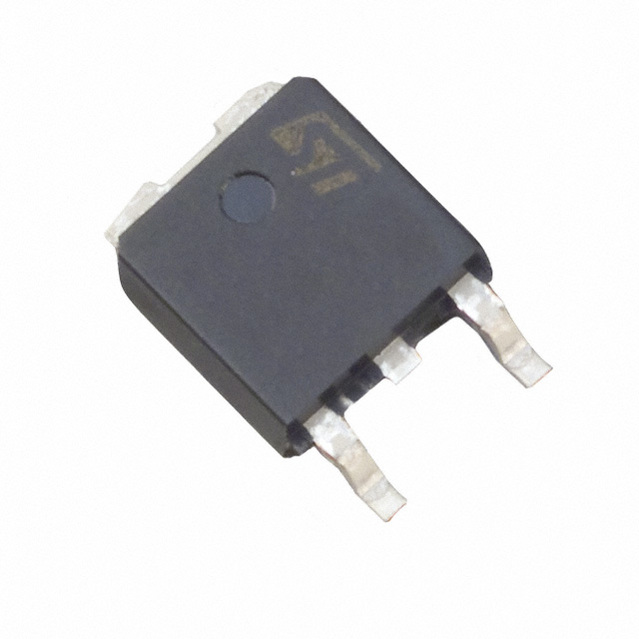

OMNIFET II完全autoprotected功率MOSFET OMNIFET II fully autoprotected Power MOSFET

电源开关/驱动器 1：1 N 通道 3.5A DPAK

得捷:
IC PWR DRIVER N-CHANNEL 1:1 DPAK

贸泽:
门驱动器 N-Ch 40V 3.5A Omni

艾睿:
Current Limit SW 1-IN 1-OUT to 7A Automotive 3-Pin2+Tab DPAK Tube

Verical:
Current Limit SW 1-IN 1-OUT to 7A Automotive 3-Pin2+Tab DPAK Tube

VND3NV04中文资料参数规格

技术参数

输出接口数 1

输出电流 7 A

供电电流 0.1 mA

漏源极电阻 120 mΩ

极性 N-Channel

耗散功率 35 W

漏源击穿电压 40.0 V

连续漏极电流Ids 3.50 A

输出电流Max 3.5 A

输入数 1

耗散功率Max 35000 mW

封装参数

安装方式 Surface Mount

引脚数 3

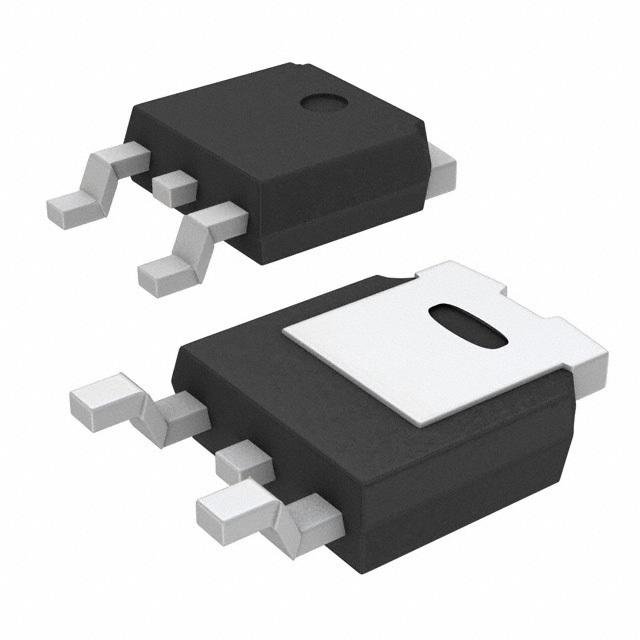

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买VND3NV04

型号： VND3NV04

制造商： ST Microelectronics 意法半导体

描述：OMNIFET II完全autoprotected功率MOSFET OMNIFET II fully autoprotected Power MOSFET

立即咨询

替代型号VND3NV04

型号/品牌	代替类型	替代型号对比
VND3NV04 ST Microelectronics 意法半导体	当前型号	当前型号
VND3NV0413TR 意法半导体	完全替代	VND3NV04和VND3NV0413TR的区别
VND3NV04TR-E 意法半导体	完全替代	VND3NV04和VND3NV04TR-E的区别

型号/品牌

代替类型

替代型号对比

VND3NV04

ST Microelectronics 意法半导体

当前型号

VND3NV0413TR

意法半导体

完全替代

VND3NV04和VND3NV0413TR的区别

VND3NV04TR-E

意法半导体

完全替代

VND3NV04和VND3NV04TR-E的区别
