VN06SP概述

高侧智能功率固态继电器 HIGH SIDE SMART POWER SOLID STATE RELAY

Power Switch/Driver 1:1 N-Channel 9A 10-PowerSO

得捷:
IC PWR DRIVER N-CHAN 1:1 PWRSO10

艾睿:
Power Switch Hi Side 1-OUT 9A 0.18Ohm 12-Pin10+2Tab PowerSO Tube

安富利:
Power Switch Hi Side 9A 10-Pin10+2Tab PowerSO Tube

VN06SP中文资料参数规格

技术参数

输出接口数 1

供电电流 15 mA

耗散功率 27000 mW

输出电流Max 9 A

输出电流Min 9 A

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 27000 mW

电源电压 5.5V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 12

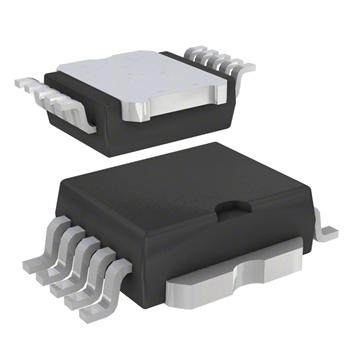

封装 PowerSO-10

外形尺寸

封装 PowerSO-10

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买VN06SP

型号： VN06SP

描述：高侧智能功率固态继电器 HIGH SIDE SMART POWER SOLID STATE RELAY

替代型号VN06SP

型号/品牌	代替类型	替代型号对比
VN06SP ST Microelectronics 意法半导体	当前型号	当前型号
VN06SP-E 意法半导体	完全替代	VN06SP和VN06SP-E的区别
VN06SP13TR 意法半导体	完全替代	VN06SP和VN06SP13TR的区别
VN06SPTR-E 意法半导体	完全替代	VN06SP和VN06SPTR-E的区别
