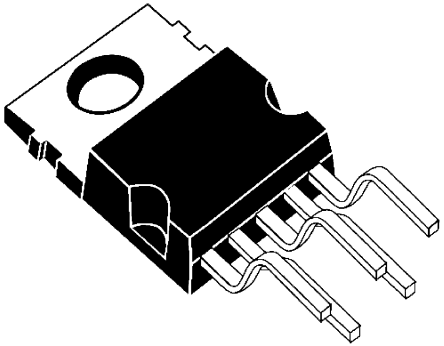

STMICROELECTRONICS VIPER100-E 芯片, 开关电源 SMPS 100W 智能型
VIPer® 高电压离线转换器,STMicroelectronics
VIPer® 高电压转换器的电源电压 230VAC 是固定频率离线转换器 ICs,集成了 PWM 控制器和 700V 垂直配电 MOSFET。
典型应用包括脱机电源。 兼容初级侧或次级侧调节环路。
### 交流/直流转换器,STMicroelectronics
欧时:
### VIPer® 高电压离线转换器,STMicroelectronicsVIPer® 高电压转换器的电源电压 230VAC 是固定频率离线转换器 ICs,集成了 PWM 控制器和 700V 垂直配电 MOSFET。 典型应用包括脱机电源。 兼容初级侧或次级侧调节环路。### 交流/直流转换器,STMicroelectronics
得捷:
IC OFFLIN CONV FLBACK 5PENTAWATT
贸泽:
交流/直流转换器 620V 3A SMPS
e络盟:
交流/直流开关模式稳压电源芯片, VIPERPLUS系列, 230 VAC, 200KHZ, 3 A 输出, PENTAWATT-5
艾睿:
AC to DC Switching Converter 90kHz to 110kHz Tube 5-Pin5+Tab PENTAWATT
安富利:
Current Mode PWM Controller 620V 3A 5-Pin5+Tab PENTAWATT Tube
富昌:
VIPER100 系列 15 V 16 mA SMPS 初级侧 集成电路 - PENTAWATT HV
Chip1Stop:
AC to DC Switching Converter 90kHz to 110kHz Tube 5-Pin5+Tab PENTAWATT
Verical:
AC to DC Switching Converter 90kHz to 110kHz Tube 5-Pin5+Tab PENTAWATT
Newark:
# STMICROELECTRONICS VIPER100-E SMPS, 700V, 3A, PENTAWATT HV5
儒卓力:
**SMPS PENTAWATT SMD **
DeviceMart:
IC SWIT PWM SMPS CM PENTAWATT5
Win Source:
IC SWIT PWM SMPS CM PENTAWATT5
频率 100 kHz
额定功率 100 W
输出接口数 1
输入电压DC 13.0 V
输出电压 620 V
输出电流 3 A
击穿电压 620 V
针脚数 5
耗散功率 82 W
上升时间 50 ns
开关频率 200 kHz
热阻 1.4 ℃/W
输入电压AC Max 230 v
输出电流Max 5.3 A
最大占空比 50 %
下降时间 100 ns
工作温度Max 125 ℃
工作温度Min -25 ℃
电源电压Max 15 V
电源电压Min 0 V
输入电压 8V ~ 15V
安装方式 Surface Mount
引脚数 5
封装 Pentawatt-5
长度 10.4 mm
宽度 4.8 mm
高度 9.2 mm
封装 Pentawatt-5
重量 0.009071848 kg
工作温度 25℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 电源管理, Power Management, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
VIPER100-E ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
VIPER100A-E 意法半导体 | 类似代替 | VIPER100-E和VIPER100A-E的区别 |
VIPER100A-22-E 意法半导体 | 类似代替 | VIPER100-E和VIPER100A-22-E的区别 |
VIPER100 意法半导体 | 类似代替 | VIPER100-E和VIPER100的区别 |
