VLCF5020T-6R8N1R1概述
VLF5020-1 系列 6.8 uH 20% 1.11 A 0.122 Ohm DCR 最大值 SMD 线绕 电感
VLCF5020 系列磁性屏蔽线绕扼流圈
VLCF 系列专业系列 表面安装功率器提供用于电源电路的磁性板型线绕电感器。
### 特点和优势：
高磁屏蔽结构
通用便携式直流到直流变换器线路
测试频率 = 100 kHz
### 应用：
电源电感器，适用于移动设备，如 HDD、DVC 和 DSC。LCD 显示屏和其他直流到直流转换器。
### TDK 非标准 SMT 电感器（扼流圈）
VLCF5020T-6R8N1R1中文资料参数规格
技术参数
额定电流 1.11 A
容差 ±30 %
电感 6.8 µH
产品系列 VLCF
电阻 102 mΩ
屏蔽 Yes
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤122 mΩ
工作温度Max 105 ℃
工作温度Min -40 ℃
电阻DC Max 122 mΩ
封装参数
安装方式 Surface Mount
引脚数 2
封装 2020
外形尺寸
长度 5 mm
宽度 5 mm
高度 2 mm
封装 2020
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 500
制造应用 Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8504508000

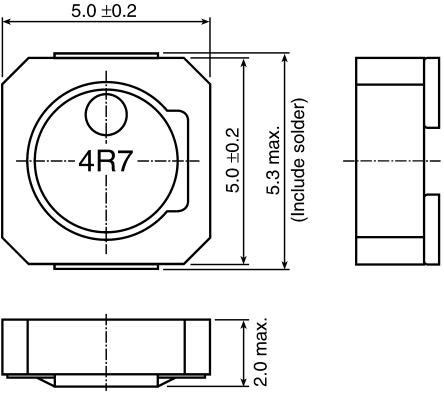

VLCF5020T-6R8N1R1引脚图与封装图
