VLS5045EX-1R0N概述

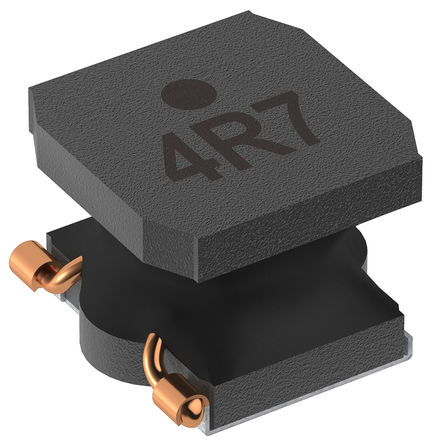

VLS5045 系列磁性屏蔽线绕铁氧体电感器TDK VLS5045 系列线绕铁氧体电感器具有磁性屏蔽,用于电源电路。 这些线绕铁氧体电感器具有通过铁氧体磁性材料实现的高磁屏蔽结构,且与高密度安装兼容。 较大的电流和低 Rdc 通过优化铁氧体磁芯图形实现。### 应用电视 游戏设备 STB 视听设备 ### TDK 非标准 SMT 电感器(扼流圈)

固定器


得捷:
FIXED IND 1UH 5.1A 19.5 MOHM SMD


立创商城:
1uH ±30% 5.1A 15mΩ


欧时:
TDK VLS-EX 系列 屏蔽 铁氧体芯材 1 μH 绕线贴片电感器 VLS5045EX-1R0N, 5.1A Idc, 15mΩ最大直流电阻


贸泽:
Fixed Inductors 1.0_H +-20% 5045 Power Inductor


e络盟:
功率电感SMD, 1 µH, 5.1 A, 绕线, 8.9 A, VLS-EX series, 5mm x 5mm x 4.5mm


艾睿:
Inductor Power Shielded Wirewound 1uH 30% 100KHz 5.1A 15mOhm DCR 2020 T/R


VLS5045EX-1R0N中文资料参数规格
技术参数

额定电流 5.1 A

容差 ±30 %

电感 1 µH

产品系列 VLS-EX

电感公差 ±30 %

测试频率 100 kHz

电阻DC) ≤19.5 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

电阻DC Max 15 mΩ

封装参数

安装方式 Surface Mount

封装 5045

外形尺寸

长度 5 mm

宽度 6 mm

高度 4.5 mm

封装 5045

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1500

制造应用 STB, 视听设备, 游戏设备, Commercial Grade

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

数据手册

VLS5045EX-1R0N引脚图与封装图
VLS5045EX-1R0N引脚图
在线购买VLS5045EX-1R0N
型号: VLS5045EX-1R0N
制造商: TDK 东电化
描述:VLS5045 系列磁性屏蔽线绕铁氧体电感器 TDK VLS5045 系列线绕铁氧体电感器具有磁性屏蔽,用于电源电路。 这些线绕铁氧体电感器具有通过铁氧体磁性材料实现的高磁屏蔽结构,且与高密度安装兼容。 较大的电流和低 Rdc 通过优化铁氧体磁芯图形实现。 ### 应用 电视 游戏设备 STB 视听设备 ### TDK 非标准 SMT 电感器(扼流圈)
