VLS201612CX-100M

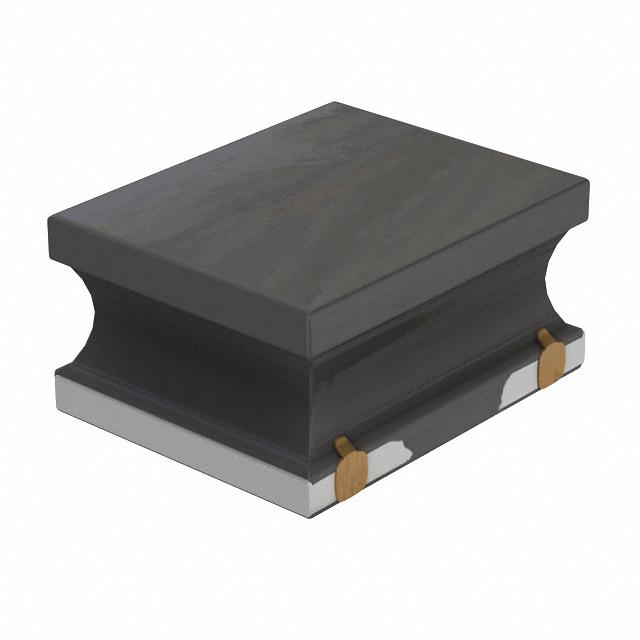

VLS201612CX-100M图片1
VLS201612CX-100M图片2
VLS201612CX-100M图片3
VLS201612CX-100M图片4
VLS201612CX-100M图片5
VLS201612CX-100M图片6
VLS201612CX-100M图片7
VLS201612CX-100M概述

TDK  VLS201612CX-100M  表面贴装功率电感器, VLS-CX系列, 10 µH, ± 20%, 绕线, 0.54 ohm, 900 mA

The VLS201612CX series from are wirewound high magnetic shield type inductors. These inductors are manufactured with ferrite magnetic material which is typically used in power circuits.

.
Dimension of 2mm L x 1.6mm W x 1.2mm H
.
Inductance value range from 1µH to 22µH
.
Rated current available in two range of values 450mA to 2.08A Idc1 and 570mA to 2.54A Idc2
.
DCR value range from 0.057ohm to 1.32ohm
.
±20% inductive tolerance
.
Operating temperature range from -40°C to +105°C
.
Compatible with high density mounting
.
Larger current and lower Rdc were achieved by optimizing the ferrite core figure
.
17mg individual weight
.
Reflow soldering method
VLS201612CX-100M中文资料参数规格
技术参数

额定电流 770 mA

容差 ±20 %

电感 10 µH

产品系列 VLS-CX

电感公差 ±20 %

测试频率 1 MHz

电阻DC) ≤540 mΩ

工作温度Max 105 ℃

工作温度Min -40 ℃

电阻DC Max 0.54 Ω

封装参数

安装方式 Surface Mount

封装 0806

外形尺寸

长度 2 mm

宽度 1.6 mm

高度 1.2 mm

封装 0806

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Not Recommended

包装方式 Cut Tape CT

最小包装 2000

制造应用 消费电子产品, Power Management, 工业, 便携式器材, Industrial, Consumer Electronics, Portable Devices, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC版本 2015/06/15

数据手册

在线购买VLS201612CX-100M
型号: VLS201612CX-100M
制造商: TDK 东电化
描述:TDK  VLS201612CX-100M  表面贴装功率电感器, VLS-CX系列, 10 µH, ± 20%, 绕线, 0.54 ohm, 900 mA
