V23092-A1024-A301参数规格_中文资料_数据手册PDF

V23092-A1024-A301概述

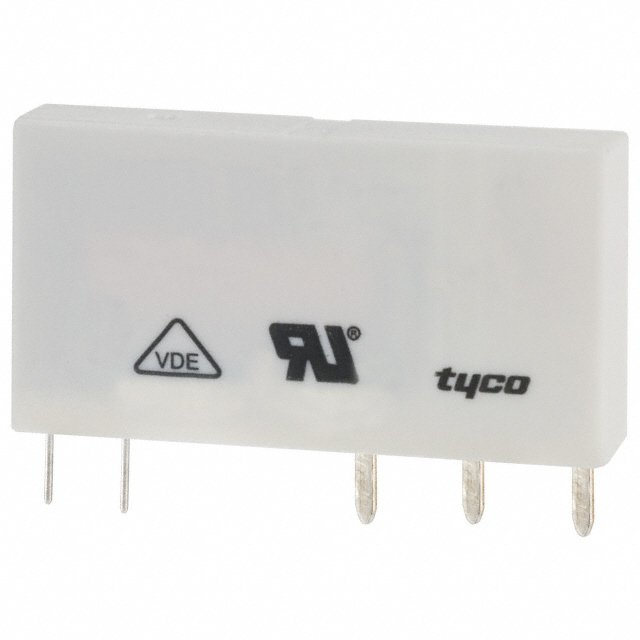

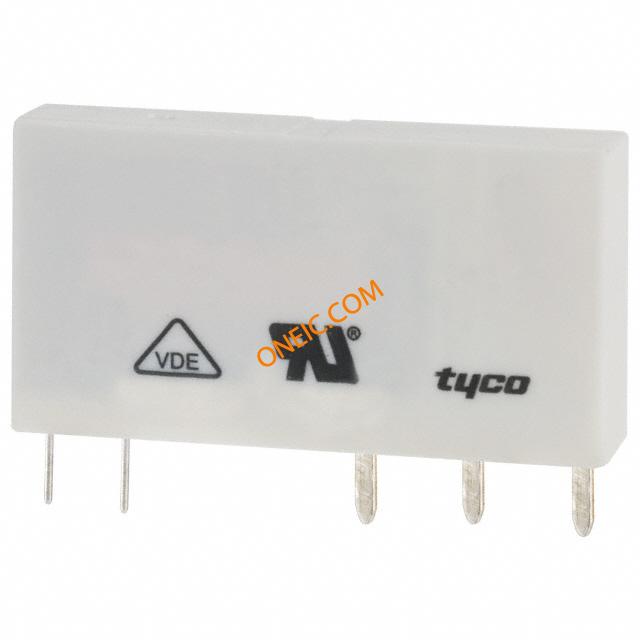

TE CONNECTIVITY / SCHRACK V23092-A1024-A301 通用继电器, SNR系列, 功率, 无锁定, SPDT, 24 VDC, 6 A

TE Connectivity品牌的Slimline PCB继电器SNR系列是通孔通用PCB继电器. 典型应用包括连接技术, PLC, 定时器, 集中式或分布式加热控制.

2-1393236-4

.: SPDT或SPST-NO触芯配置

.: 额定电流: 6A

.: 额定电压: 250VAC

.: 线圈电压范围: 5VDC至60VDC

.: 可选5mm宽, 与扁平包装版本

.: 敏感线圈170mW

.: 增强绝缘

.: 强大线圈引脚, 用于DIN轨插口

.: 无镉触芯, AgNi 90/10用于AC负载

.: VDE REG.-Nr. 6666, UL E214024合规

V23092-A1024-A301中文资料参数规格

技术参数

额定电压AC 400 V

额定电流 6 A

输入电压DC 24.0 V

触点类型 SPDT

跌落电压 1.20 V

触点额定电流 6 A

线圈电压 24 VDC

线圈电流 7 mA

线圈功率DC 170 mW

线圈电阻 3.39 kΩ

载流 6.00 A

额定电流Max 10 A

线圈电压DC 24 V

线圈功率 170 mW

额定功率Max 1.5 KVA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 SIP

外形尺寸

长度 28 mm

宽度 5 mm

高度 15 mm

封装 SIP

物理参数

触点材质 Silver Tin Oxide

重量 6.00 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用电源管理, Automation & Process Control, 自动化与过程控制, 工业, Industrial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050
