V23201C1001A502概述
TE CONNECTIVITY V23201C1001A502 汽车继电器, Power Relay系列, SPST-常开, 12 VDC, 40 A, 通孔安装, 焊接

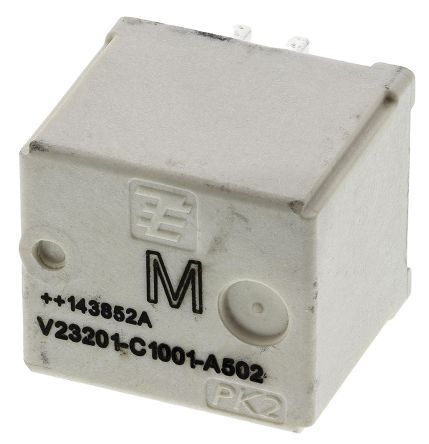

Monostable PK2 电源继电器
的电源继电器 PK2 系列是- .
- *汽车**印刷电路板单阵列系列。 它们随附紧凑和可靠的封装，可提供抗冲击性和抗振性。
PK2 系列提供两种型号：波形 THT 和回流 THR 可焊接。
**特点和优势 **
紧凑型封装：18.3 x 16 x 15.9 mm
触点排列：1 形式 A，1 常开
最大连续切换电流：40 A
最大环境温度范围：-40°C 至 +105°C
适用于回流焊接
**产品应用**
典型的多用途应用包括：存在环境温度增高现象的开关灯、电动机和电容性负载或热敏感应用
V23201C1001A502中文资料参数规格
技术参数
额定电流 40 A
触点类型 SPST-NO
线圈电压 12 VDC
线圈电阻 176 Ω
线圈电压DC 12 V
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 12 VDC
封装参数
安装方式 Through Hole
外形尺寸
长度 18.3 mm
宽度 16 mm
高度 15.9 mm
物理参数
触点材质 Silver Tin Oxide
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
制造应用 Security, Power Management, Motor Drive & Control, 安全, 电机驱动与控制, Safety, 电源管理
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16

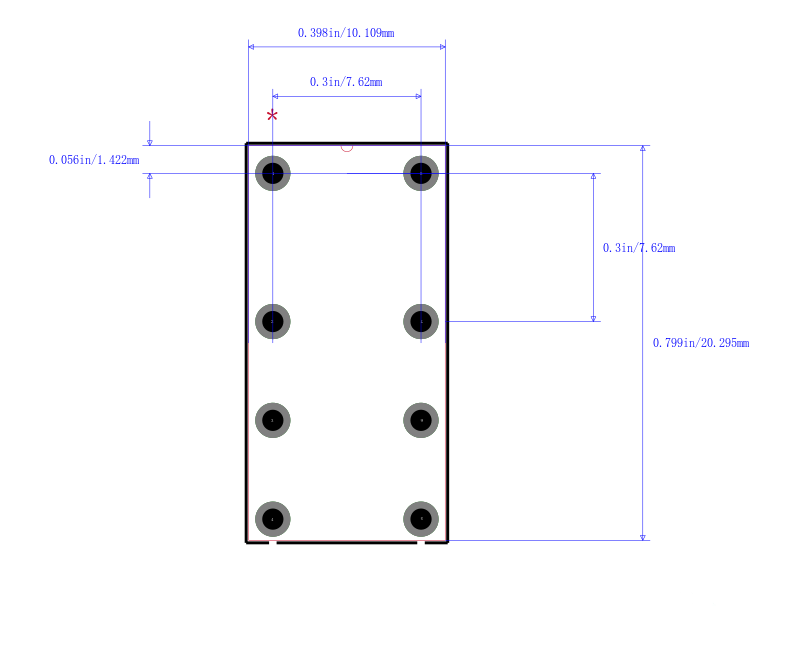

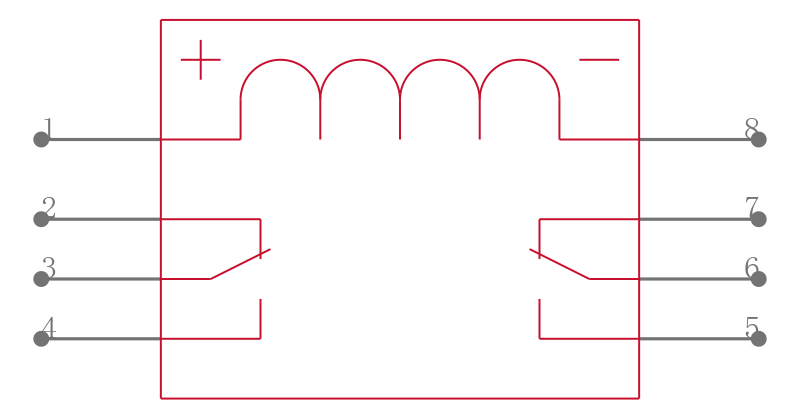

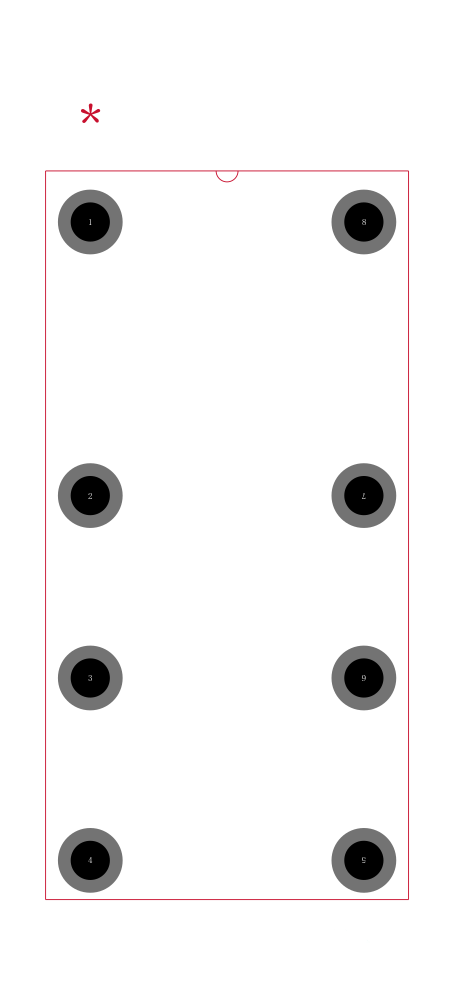

V23201C1001A502引脚图与封装图
