TMBS - Trench MOS 势垒肖特基整流器，高达 20A，Vishay SemiconductorVishay 的 Trench MOS 势垒肖特基 TMBS 整流器系列包含专利 Trench 结构。 与平面肖特基整流器相比，TMBS 整流器可提供多个优势。 工作电压为 45V 及更高时平面肖特基整流器就失去了其快速转换速度的优势，且低正向压降到极度程度。 专利型 TMBS 结构通过少量缩减向漂移区域的载体注入来解决这些问题，从而最大程度减少积累电荷并提高转换速度。### 特点专利 Trench 结构 提高交流/直流开关模式电源和直流/直流转换器的效率 高功率密度和低正向电压 ### 肖特基整流器，Vishay Semiconductor

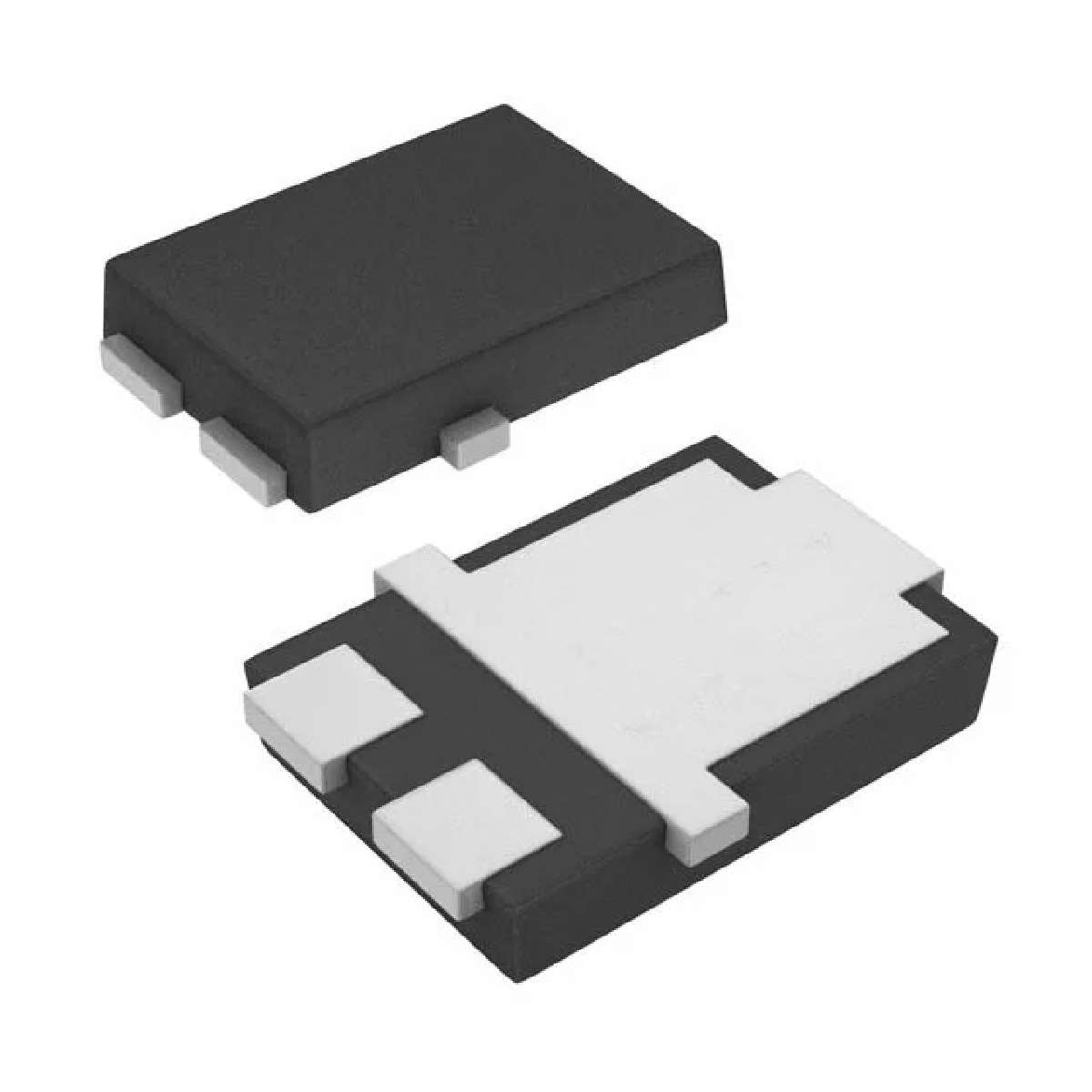

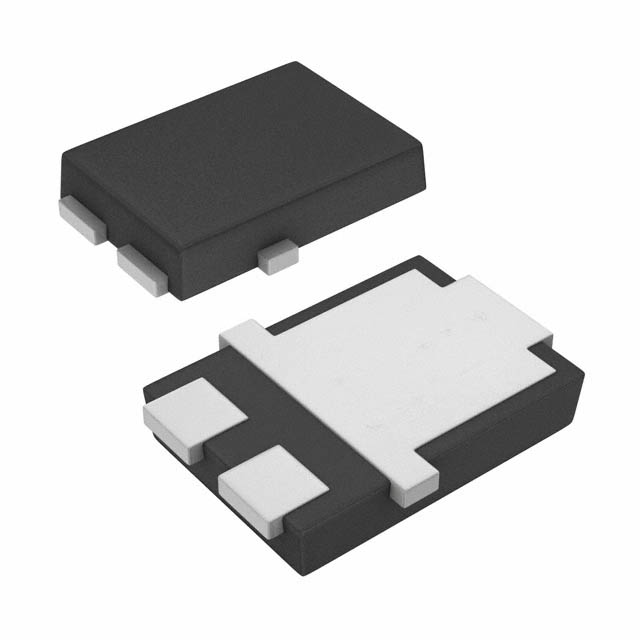

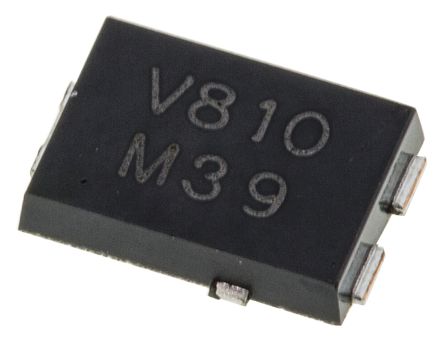

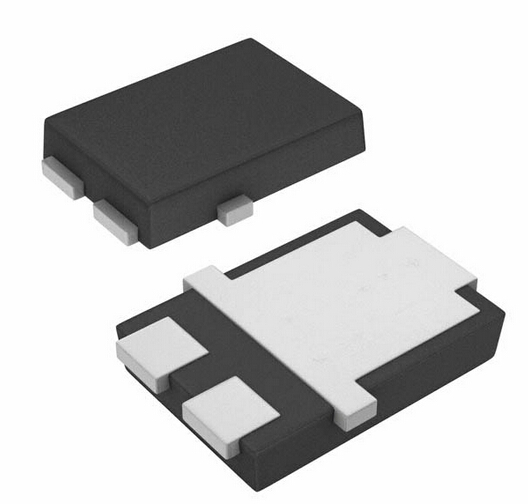

The is a high current density surface mount trench MOS barrier Schottky Rectifier with matte tin-plated leads terminals and UL94V-0 flame-rated moulding compound case. Ideal for automated placement.
- .
- Low forward voltage drop
- .
- Low power losses
- .
- High efficiency operation
针脚数 3
正向电压 0.62 V
正向电流 8 A
最大正向浪涌电流（Ifsm） 150 A
正向电压Max 680 mV
正向电流Max 8 A
工作温度Max 150 ℃
工作温度Min -40 ℃
工作结温Max 150 ℃
安装方式 Surface Mount
引脚数 3
封装 TO-277-3
长度 6.15 mm
宽度 6.15 mm
高度 1.2 mm
封装 TO-277-3
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Each
制造应用 Power Management, 安全, Safety, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
V8P10-M3/86A Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
V8P10HM3/87A 威世 | 完全替代 | V8P10-M3/86A和V8P10HM3/87A的区别 |
V8P10HM3/86A 威世 | 类似代替 | V8P10-M3/86A和V8P10HM3/86A的区别 |
V8P10-M3/87A 威世 | 功能相似 | V8P10-M3/86A和V8P10-M3/87A的区别 |
