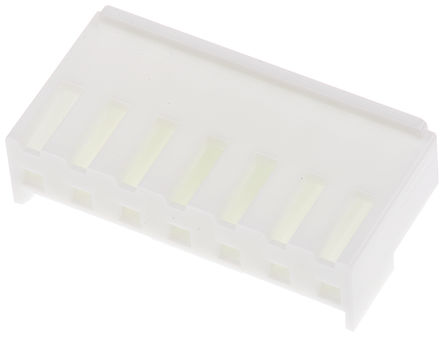

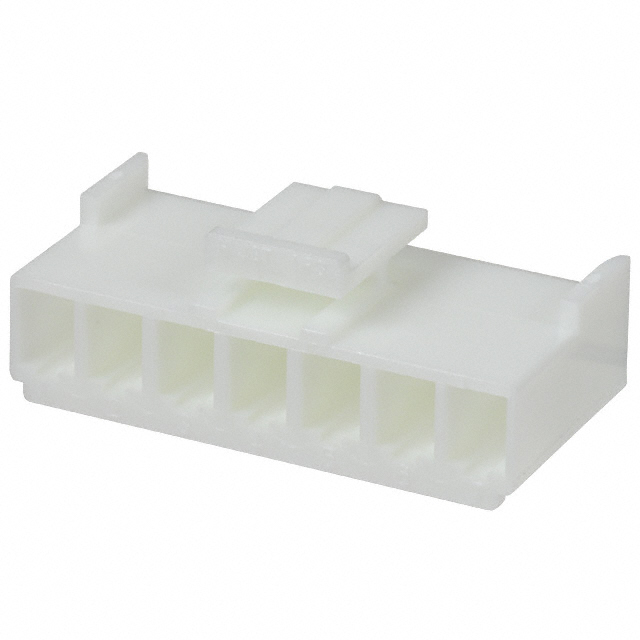

JST JAPAN SOLDERLESS TERMINALS VHR-7N 线至板连接器, VH系列, 7 触点, 插座, 3.96 mm, 压接, 1 排
**板 VH 触点外壳 **
的一系列压接触点和外壳,适合与 VH 系列线对板连接器一起使用。 VH 系列外壳紧凑且耐用,达到 UL 94V-0 等级,并具有自然(白)色。
###
**特点和优势**
久经考验的盒触点,可用于广泛的应用 大容量
加固接触和安装
### VH 系列还包括:
有关 VH 触点,请参见库存号 820-1163 和 353-1917
VH 电缆组件,带预接线触点:
820-1131 为 150 长,两端具有 SVH-21T-P1.1 触点。
820-1135 为 300 长,两端具有 SVH-21T-P1.1 触点。
触点:BVH-21T-P1.1 |
---|---
线范围 | 0.33 → 0.83mm2,AWG #22 → 18
电线护层直径 | 1.7 → 3 mm
| 磷青铜,镀锡
外壳 |
尼龙 6 UL94V-0,自然(白色) |
### 注
触点,用于单独出售的外壳(RS 部件号 353-1917)。
触点数 7
极性 Female
触点电镀 Tin
绝缘电阻 >1000 MΩ
排数 1
针脚数 7
额定电流Max 10 A
工作温度Max 85 ℃
工作温度Min -25 ℃
引脚数 7
封装 P=3.96mm
引脚间距 3.96 mm
长度 27.66 mm
宽度 10.5 mm
高度 13.3 mm
封装 P=3.96mm
引脚间距 3.96 mm
外壳颜色 White
颜色 Natural
触点材质 Phosphor Bronze
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 工业, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
VHR-7N JST 日本压着端子 | 当前型号 | 当前型号 |
1-1123722-7 泰科 | 功能相似 | VHR-7N和1-1123722-7的区别 |
