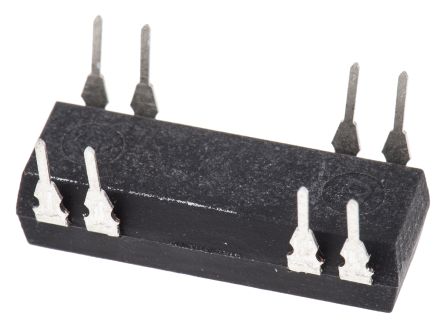

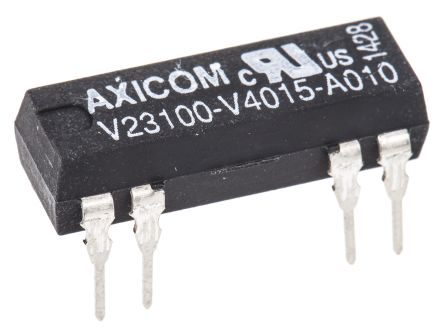

TE Connectivity V23100V4015A10 单刀单掷 簧片继电器, 0.5 A, 15V dc, 19.3 x 6.4 x 5.1mm
DLR 系列簧片继电器
防水簧片继电器，用于直流电压
单稳态
用于安装在按下开关 RM 2.54 mm
低触点噪音、低热电压
提供屏蔽板，用于静电保护和火花灭火器/减震器二极管
类型 | 线圈额定电压 | 响应电压 | 最大电压 | 线圈电阻 / 20 °C ±10 %
---|---|---|---|---
**V23100-** | V 直流 | V 直流 | V 直流 | Ω
V4305-C | 5 | ≤ 3.5 | 13 | 200
V4305-C10 | 5 | ≤ 3.5 | 13 | 200
V4305-C11 | 5 | ≤ 3.5 | 13 | 200
V4312-C | 12 | ≤ 8.4 | 22 | 500
V4312-C10 | 12 | ≤ 8.4 | 22 | 500
V4324-C | 24 | ≤ 16.8 | 44 | 2000
V4324-C10 | 24 | ≤ 16.8 | 44 | 2000
V4324-C11 | 24 | ≤ 16.8 | 44 | 2000
最大切换电压： | 100 V
---|---
最大切换电流： | 0.25 A
限制连续电流： | 0.7 A
最大切换能力： | 10 W
最大切换电压： | 28 V
---|---
最大切换电流： | 0.25 A
限制连续电流： | 0.5 A
最大切换能力： | 3 W
类型 | 线圈额定值 | 响应电压 | 最大电压 | 线圈电阻 / 20 °C ±20 %
---|---|---|---|---
**V23100-** | V 直流 | V 直流 | V 直流 | Ω
V4305-B | 5 | ≤ 3.5 | 14 | 200
V4305-B10 | 5 | ≤ 3.5 | 14 | 200
V4324-B10 | 24 | ≤ 16.8 | 47 | 2000
类型 | 线圈
电压 | 阈值
电压 | 最大电压 | 线圈电阻 / 20 °C ±10 %
---|---|---|---|---
**V23100-** | V 直流 | V 直流 | V 直流 | Ω
V4005-A | 5 | ≤ 3.5 | 22 | 500
V4005-A10 | 5 | ≤ 3.5 | 22 | 500
V4005-A11 | 5 | ≤ 3.5 | 22 | 500
V4012-A | 12 | ≤ 8.4 | 33 | 1000
V4015-A | 15 | ≤ 10.5 | 44 | 2000
V4015-A10 | 15 | ≤ 10.5 | 44 | 2000
限制连续电流： | 1 → 1.2 A
---|---
最大切换电流： | 0.25 / 0.5 A（取决于型号）
最大切换电压 | 180 → 200 V 直流/交流
最大切换能力： | 3 → 10 W, 3 → 10 VA
额定功率： | 50 → 280 mW
响应电压： | 额定电压的 70%
允许的环境温度： | -20 → +70 °C
防护等级： | 防水，IP67
响应时间： | 500 → 700 μs
最大切换频率： | 150 → 650 次切换循环
最大切换电压： | 100 V
---|---
最大切换电流： | 0.5 A
限制连续电流： | 1 A
最大切换能力： | 10 W
