W08G-E4/51概述

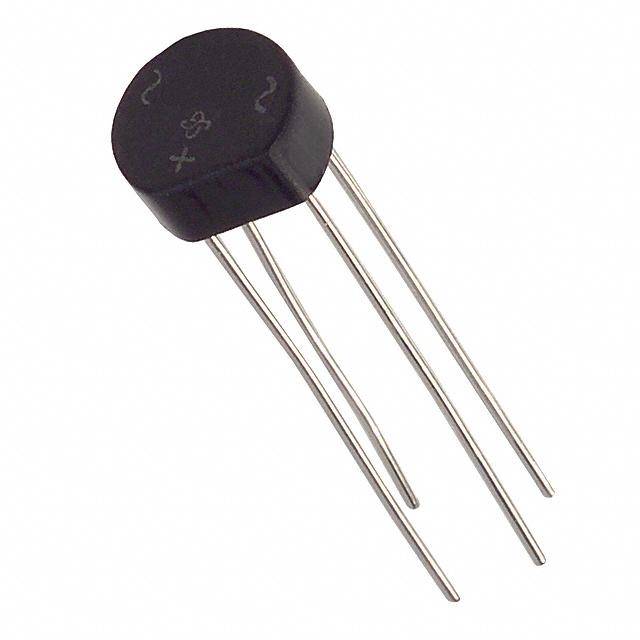

VISHAY W08G-E4/51 二极管桥式整流, 单相, 800 V, 1.5 A, 通孔安装, 1 V, 4 引脚

The is a 4-pin single-phase glass passivated Bridge Rectifier Diode with high surge current capability. It is used in general purpose AC/DC bridge full wave rectification for adapter, charger and home appliances applications.

.: UL94V-0 Flammability rating

.: Ideal for printed circuit board

.: <0.1µA Typical IR

.: High case dielectric strength

.: Solder dip 275°C maximum 10s, per JESD 22-B106

.: 560V Maximum RMS voltage

.: -55 to 150°C Operating junction temperature range

W08G-E4/51中文资料参数规格

技术参数

电容 14.0 pF

输出电流 ≤1.50 A

针脚数 4

正向电压 1V @1A

正向电流 1.5 A

最大正向浪涌电流（Ifsm） 50 A

正向电压Max 1 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 4

封装 Circular-4

外形尺寸

长度 9.86 mm

宽度 8.84 mm

高度 5.6 mm

直径 9.00 mm

封装 Circular-4

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Power Management, Consumer Electronics, Lighting, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99
