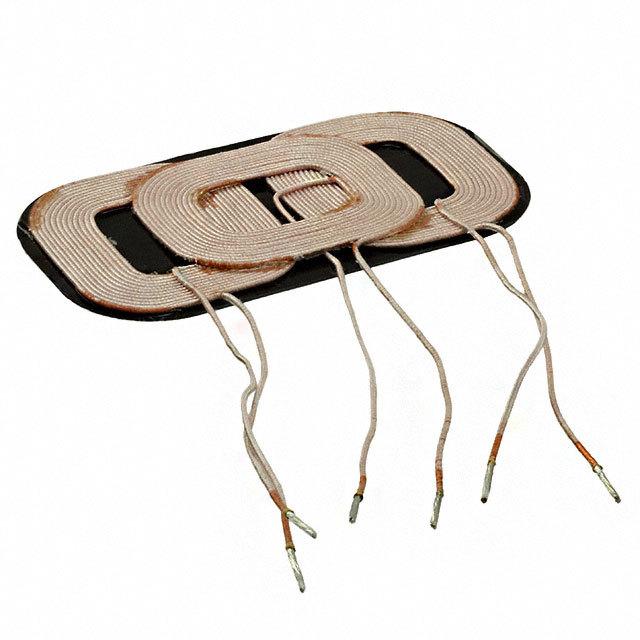

WT1005690-12K2-A6-G

WT1005690-12K2-A6-G图片1
WT1005690-12K2-A6-G图片2
WT1005690-12K2-A6-G图片3
WT1005690-12K2-A6-G图片4
WT1005690-12K2-A6-G图片5
WT1005690-12K2-A6-G图片6
WT1005690-12K2-A6-G图片7
WT1005690-12K2-A6-G概述

TDK 无线充电线圈 - Tx 系列目前,不同品牌充电设备从单一电源充电的充电技术已成为现实。 这项技术旨在针对移动电子设备的无线充电,例如移动电话或便携式摄像机。 只需将设备置于多用途充电站的充电表面即可取代有线电源充电器进行充电,其中充电表面上的设备通过磁感应充电。 该接口确保设备的兼容性,以便不管制造商或品牌如何,各设备均可在充电表面上充电。 传输和接收线圈为电感耦合,这意味着传输线圈中的 AC 电流生成磁场,然后在接收线圈中感应出电压,从而为设备供电。 线圈之间的磁场高度集中,用户能接触到的只是一个小型泄漏磁场,而这个泄漏磁场又通过线圈背面的 EMI 屏蔽层进一步最大化减小。 ### 无线电源

无线充电线圈


得捷:
TX 3 COIL 1 LAYER 11.5 - 12.5UH


欧时:
TDK Tx 系列 12.5 μH WT1005690-12K2-A6-G 线圈电感器, 100kHz最大自谐振频率, 80mΩ Rdc


艾睿:
Inductor Wireless Charging Transmitting Coil Wirewound 11.5uH to 12.5uH 100KHz 80mOhm DCR Pin Carton


安富利:
Ind Wireless Charging Transmitting Coil 12.5uH 100KHz Ferrite


TME:
Coil; 100x56x4.81mm; wireless battery chargers, transmitter


Verical:
Wireless Charging Coil Transmitter 11.5uH to 12.5uH 100KHz 80mOhm DCR Through Hole


WT1005690-12K2-A6-G中文资料参数规格
技术参数

工作电压 12 V

电感 12.5 µH

Q值 70.0

线圈电阻 0.08 Ω

测试频率 100 kHz

电阻DC) 80 mΩ

电阻DC Max 80 mΩ

封装参数

引脚数 6

外形尺寸

长度 100 mm

宽度 56 mm

高度 4.81 mm

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

在线购买WT1005690-12K2-A6-G
型号: WT1005690-12K2-A6-G
制造商: TDK 东电化
描述:TDK 无线充电线圈 - Tx 系列 目前,不同品牌充电设备从单一电源充电的充电技术已成为现实。 这项技术旨在针对移动电子设备的无线充电,例如移动电话或便携式摄像机。 只需将设备置于多用途充电站的充电表面即可取代有线电源充电器进行充电,其中充电表面上的设备通过磁感应充电。 该接口确保设备的兼容性,以便不管制造商或品牌如何,各设备均可在充电表面上充电。 传输和接收线圈为电感耦合,这意味着传输线圈中的 AC 电流生成磁场,然后在接收线圈中感应出电压,从而为设备供电。 线圈之间的磁场高度集中,用户能接触到的只是一个小型泄漏磁场,而这个泄漏磁场又通过线圈背面的 EMI 屏蔽层进一步最大化减小。 ### 无线电源
