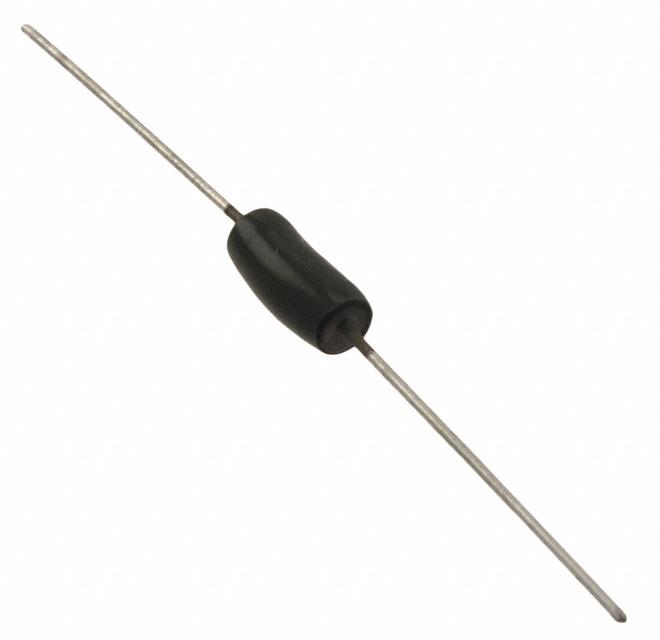

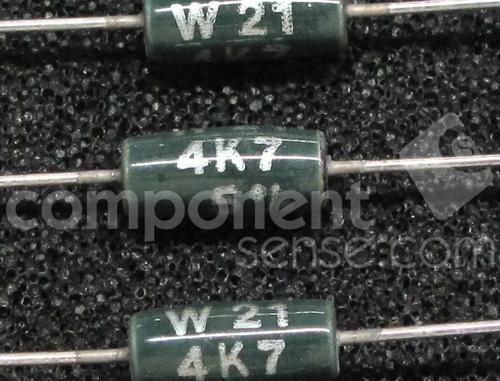

WELWYN W21-4K7JI 通孔电阻器, W21系列, 4.7 kohm, 3 W, ± 5%, 100 V, 轴向引线

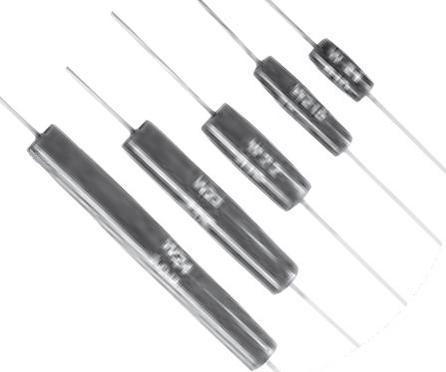

W21 系列 2.5W，轴向
W21 系列为防渗透无铅搪瓷线绕器
过载特性，特别适用于保护电路
高度稳定和可靠
高功耗，确保尺寸
过载特性，特别适用于保护电路
高度稳定和可靠
高功耗，确保尺寸
### 注
显示此符号的产品可散装订货。 订货时，在库存号加 A 作为字尾。
小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
额定电压DC 100 V
容差 ±5 %
额定功率 3 W
电阻 4.7 kΩ
阻值偏差 ±5 %
工作温度Max 200 ℃
工作温度Min -55 ℃
额定电压 100 V
安装方式 Through Hole
引脚数 2
封装 轴向引线
长度 12.7 mm
脚长度 22.75 mm
封装 轴向引线
工作温度 -55℃ ~ 200℃
温度系数 ±75 ppm/℃
产品生命周期 Discontinued at Digi-Key
包装方式 Box
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
W21-4K7JI TT Electronics/Welwyn | 当前型号 | 当前型号 |
ER744K7JT 泰科 | 完全替代 | W21-4K7JI和ER744K7JT的区别 |
23J4K7E Ohmite | 功能相似 | W21-4K7JI和23J4K7E的区别 |
RWM04104701JR15E1 威世 | 功能相似 | W21-4K7JI和RWM04104701JR15E1的区别 |
