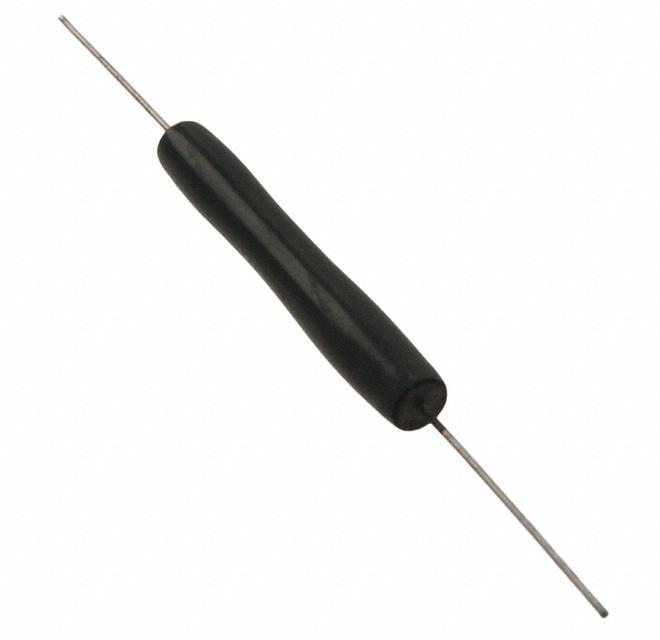

W24-100KJI图片1

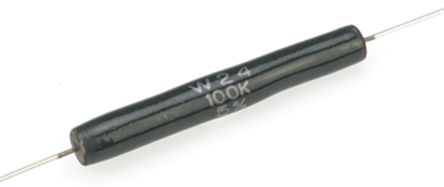

W24-100KJI图片2

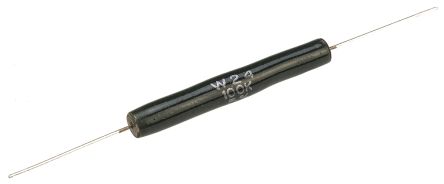

W24-100KJI图片3

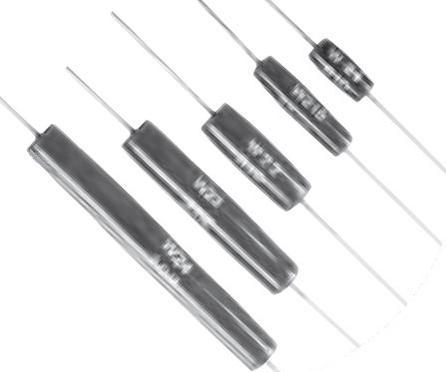

W24-100KJI图片4
W24-100KJI图片5
W24-100KJI图片6
W24-100KJI图片7
W24-100KJI图片8
W24-100KJI图片9
W24-100KJI图片10
W24-100KJI图片11
W24-100KJI图片12
W24-100KJI概述

WELWYN  W24-100KJI  通孔电阻器, W24系列, 100 kohm, 12 W, ± 5%, 750 V, 轴向引线

W24 系列 12W,轴向

W24 系列为防渗透无铅搪瓷线绕器

过载特性,特别适用于保护电路

高度稳定和可靠

高功耗,确保尺寸

过载特性,特别适用于保护电路

高度稳定和可靠

高功耗,确保尺寸

70°C 时功率 | 12W

---|---

25°C 时功率 | 14W

电阻容差 | ±5%

工作温度 | -55°C → +350°C

极限元件电压 | 750V

主体长度 | 53.5 mm

主体直径 | 8 mm

引线长度 | 30 mm

引线直径 | 0.8 mm


欧时:
W24 Vitreous Wirewound Resistor 100K 12W


得捷:
RES 100K OHM 14W 5% AXIAL


艾睿:
Res Wirewound 100K Ohm 5% 14W ±75ppm/°C Vitreous Enamel AXL Box


Newark:
# WELWYN  W24-100KJI  Through Hole Resistor, 100 kohm, 750 V, Axial Leaded, 14 W, ± 5%, W24 Series


W24-100KJI中文资料参数规格
技术参数

额定电压DC 750 V

容差 ±5 %

额定功率 14 W

电阻 100 kΩ

阻值偏差 ±5 %

工作温度Max 200 ℃

工作温度Min -55 ℃

额定电压 750 V

封装参数

安装方式 Through Hole

引脚数 2

封装 轴向引线

外形尺寸

长度 53.5 mm

脚长度 30.0 mm

封装 轴向引线

物理参数

工作温度 -55℃ ~ 200℃

温度系数 ±75 ppm/℃

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Bulk

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册
