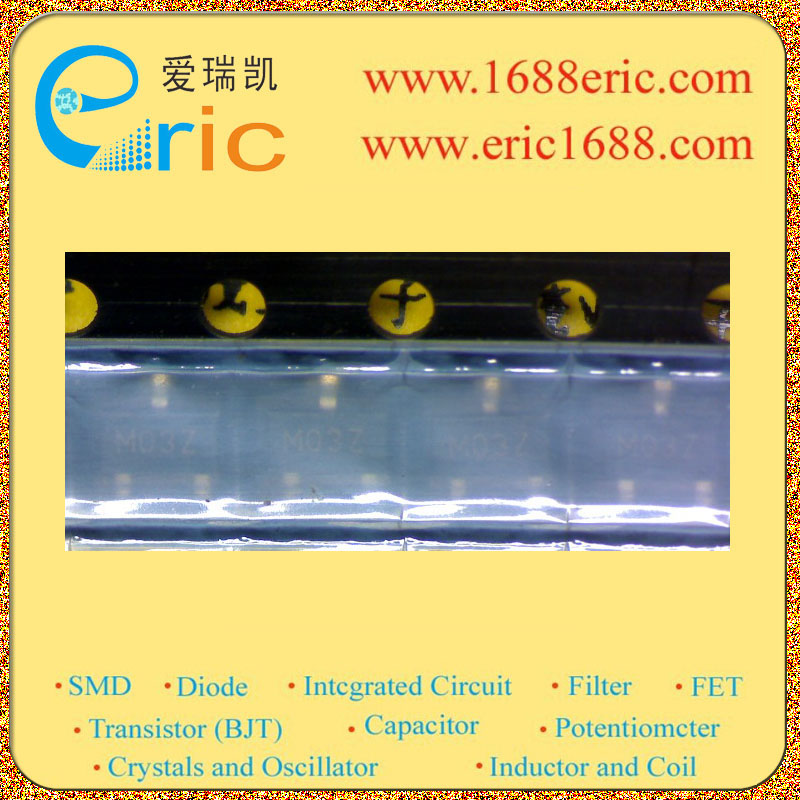

TOREX XC61CN2002MR 电压探测器, N通道漏极开路输出, 2.0V探测, 0.7V-10V输入, SOT-23-3
受检测电压数Number of Voltages Monitored| 1 \---|--- 检测电压/复位阈值电压VDETVoltage - Threshold| 2V 工作电压VINVoltage - Supply| 9V 高/低有效复位Reset| 低 Active Low 输出类型Output Type| open drain 看门狗Watchdog| 无 No 功耗PdPower Dissipation| 250mW/0.25W Description & Applications| •Highly Accurate : ± 2% Low Voltage VD: 0.8V~1.5V Standard Voltage VD: 1.6V~6.0V ± 1% Standard Voltage VD: 2.6V~5.0V •Low Power Consumption : 0.7μA TYP. [VIN=1.5V] •Detect Voltage Range :0.8V ~ 6.0V in 100mV increments •Operating Voltage Range :0.7V ~ 6.0V Low Voltage 0.7V~10.0V Standard Voltage •Detect Voltage Temperature Characteristics : ±100ppm/℃ TYP. @Ta=25 OC •Output Configuration : N-channel open drain or CMOS •Microprocessor reset circuitry •Memory battery back-up circuits •Power-on reset circuits •Power failure detection •System battery life and charge voltage monitors 描述与应用| •高精度:±2%(VD低电压:0.8V〜1.5V)(VD标准电压:1.6V〜6.0V) ±1%(VD标准电压:2.6V〜5.0V) •低功耗:0.7μA(典型值)[VIN= 1.5V] •检测电压范围:0.8V〜6.0V,在100mV增量 •工作电压范围:0.7V〜6.0V(低电压) 0.7V〜10.0V(标准电压) •检测电压温度特性:温度系数±100ppm/℃(典型值)@大=25 OC •输出配置:N-沟道开漏或CMOS •微处理器复位电路 •记忆后备电池电路 •上电复位电路 •电源故障检测 •系统电池寿命和充电电压监视
电源电压DC 700mV min
输出电压 12 V
供电电流 1.10 µA
针脚数 3
耗散功率 150 mW
阈值电压 2 V
输出电流Max 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 10 V
电源电压Min 0.7 V
安装方式 Surface Mount
引脚数 3
封装 SOT-23
封装 SOT-23
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
