XRP9711EVB-DEMO-1

EXAR  XRP9711EVB-DEMO-1  评估板, XRP9711, 降压稳压电源模块

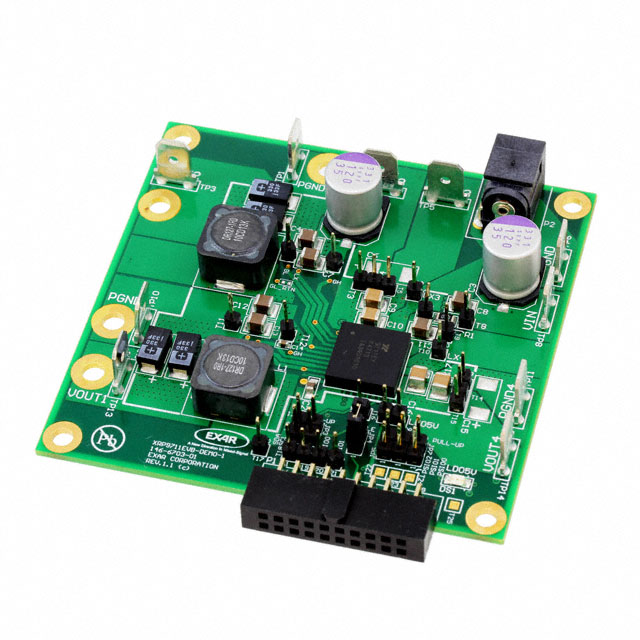

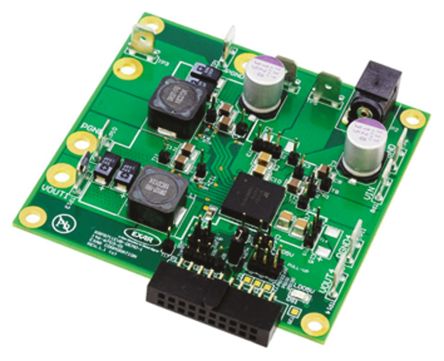

评估板，用于 XRP9711 四通道电源系统

EXAR 的完整四通道电源系统演示 XRP9711EY-F 可编程电源模块 847-2829 的功能。 它可以提供 1.5V、1.2V、1.8V 和 2.5V，最大电流分别为 10A、10A、6A 和 6A。 可按 2.5mV 增量调整 1.5V 和 1.2V 电源，并可按 5mV 增量调整 1.8V 和 2.5V 电源。 可对每个电源的顺序和斜坡速率编程，以适应任何排序要求。 可通过 I2C 接口控制所有电源工作，还可以监控故障、输出电压和电流。 提供两个 GPIO 和三个 PSIO 信号，可编程以提供各种功能。 可将未用的 GPIO/PSIO 引脚编程为微控制器的输入/输出扩展。 该板受 PowerArchitectTM 5.1 支持，可直接插到插入器板，用作到 Arduino 控制器的接口。

XRP9711 可编程电源模块

通道 1 和 2 驱动外部功率级

通道 3 和 4 内部转换器

4 通道电源系统

宽输入电压范围：5.5V-22V

I2C 接口

\- 编程

\- 监控

\- 控制

Arduino GPIO、PSIO 和 ENABLE 控制
