XG4A-5074

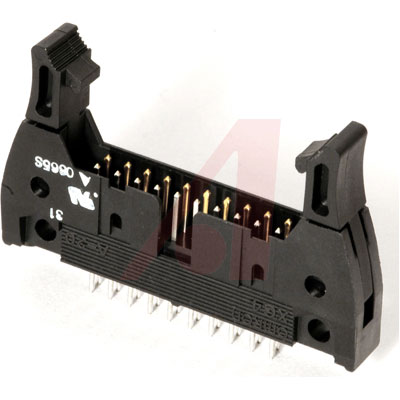

XG4A-5074图片1
XG4A-5074图片2
XG4A-5074图片3
XG4A-5074图片4
XG4A-5074图片5
XG4A-5074图片6
XG4A-5074概述

集管和线壳 Plug Long Lock 50P RightAngle 2Polarize

针座 通孔,直角 50 位置 0.100"(2.54mm)


欧时:
MIL Plugs with Long Locks; right-angle D


得捷:
CONN PLUG 50POS 3A RT ANGL DIP


贸泽:
集管和线壳 Plug Long Lock 50P RightAngle 2Polarize


艾睿:
Conn Ejector Header PL 50 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
Flat Cable Connector


Chip1Stop:
Conn Ejector Header PL 50 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Ejector Header PL 50 POS 2.54mm Solder RA Thru-Hole


XG4A-5074中文资料参数规格
技术参数

触点数 50

额定电流 3 A

绝缘电阻 >1000MΩ @500VDC

排数 2

针脚数 50

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 300 VAC

额定电压 300 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 82.8 mm

宽度 27 mm

高度 8.5 mm

物理参数

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

XG4A-5074引脚图与封装图
XG4A-5074引脚图
XG4A-5074封装图
XG4A-5074封装焊盘图
在线购买XG4A-5074
型号: XG4A-5074
制造商: Omron 欧姆龙
描述:集管和线壳 Plug Long Lock 50P RightAngle 2Polarize
