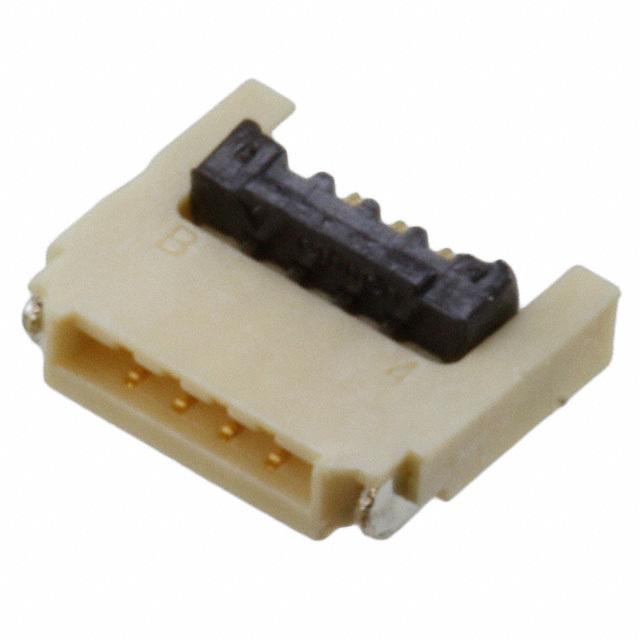

OMRON ELECTRONIC COMPONENTS XF2U-0415-3A 连接器, FFC/ FPC板, XF2U系列, 4 触点, 插座, 0.5 mm, 表面安装 , 顶部、底部
The is a 4-way 2-row 0.5mm pitch Dual contact Rotary Backlock Connector with gold-plated copper alloy contacts, LCP resin housing and LCP resin slider. This connector is ultra-slim with 3.5mm depth featuring rotary backlock mechanism with 3.5mm depth and 0.9mm low profile. Wide moulding wall on the rear bottom of the connector allows greater freedom in board design.
- .
- Dual contact reduces number of parts
- .
- 0.5A AC/DC Current rating
- .
- 50VAC/DC Voltage rating
- .
- 60mR Contact resistance
- .
- 100MR Insulation resistance
- .
- -30 to +85°C Temperature range
触点数 4
极性 Female
触点电镀 Gold
额定电压AC 50.0 V
额定电流 0.5 A
绝缘电阻 100 MΩ
排数 2
针脚数 4
接触电阻 60.0 mΩ
拔插次数 20
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压 50 V
接触电阻Max 60 mΩ
安装方式 Surface Mount
封装 SMD
引脚间距 500 µm
长度 4 mm
高度 1.4 mm
封装 SMD
引脚间距 500 µm
外壳颜色 Natural
触点材质 Copper Alloy
工作温度 -30℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
XF2U-0415-3A Omron 欧姆龙 | 当前型号 | 当前型号 |
FH34S-4S-0.5SH50 广濑 | 功能相似 | XF2U-0415-3A和FH34S-4S-0.5SH50的区别 |
AYF530465 松下 | 功能相似 | XF2U-0415-3A和AYF530465的区别 |
