XF2M-0815-1A概述

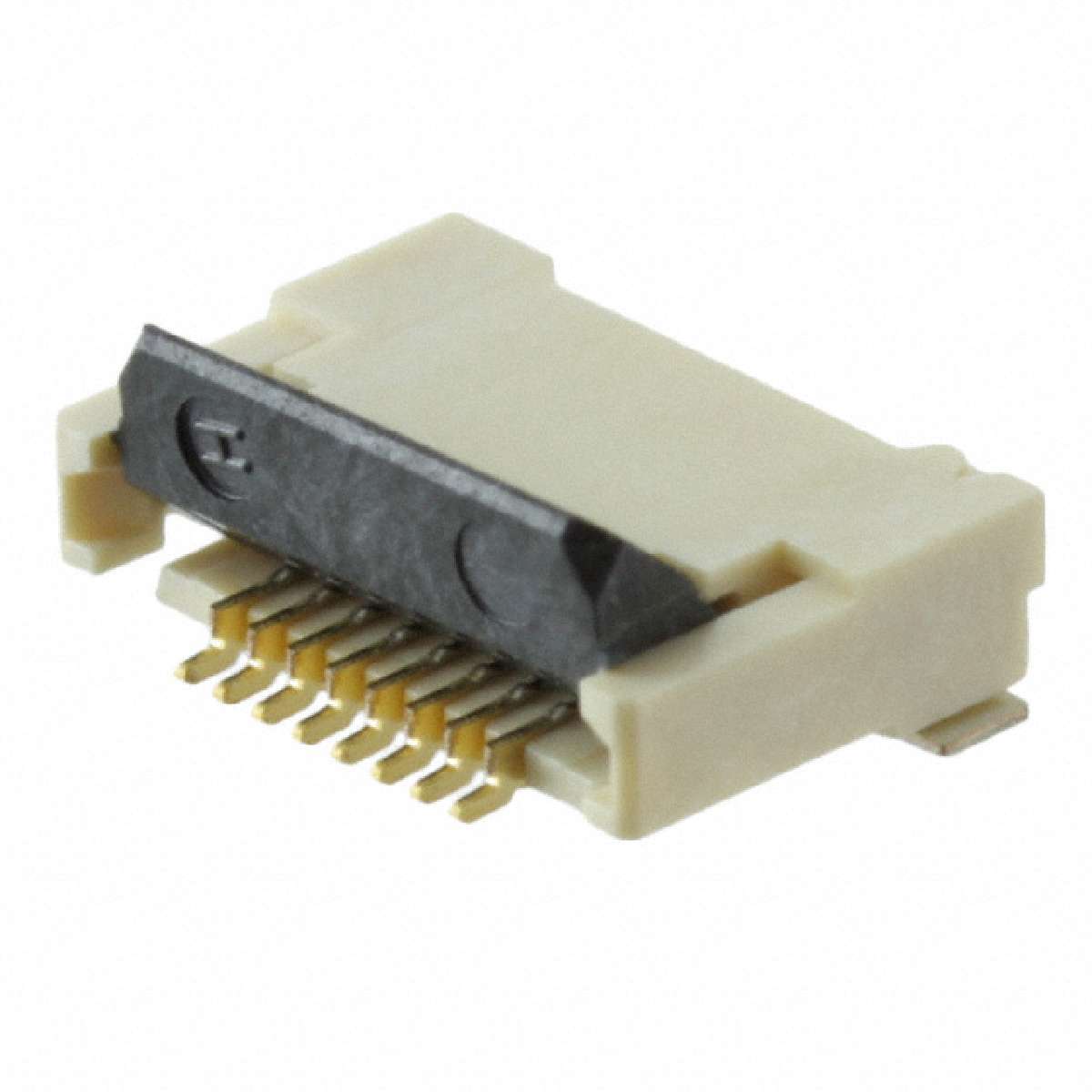

OMRON ELECTRONIC COMPONENTS  XF2M-0815-1A  连接器, FPC/FFC, 母, 8路, 1排

Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


得捷:
CONN FPC 8POS 0.5MM R/A


贸泽:
FFC & FPC Connectors .5mm Rotary BackLock SMT Dual 8P Adhesv.


艾睿:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Allied Electronics:
Connector FPC 8POS 0.50MM R/A


Chip1Stop:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Verical:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Newark:
FFC / FPC Board Connector, 0.5 mm, 8 Contacts, Receptacle, XF2M Series, Surface Mount, Top, Bottom


MASTER:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Online Components:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Electro Sonic:
Conn FPC Connector SKT 8 POS 0.5mm Solder RA SMD Reel


Win Source:
CONN FPC 8POS 0.50MM R/A / 8 Position FPC Connector Contacts, Top and Bottom 0.020" 0.50mm Surface Mount, Right Angle


XF2M-0815-1A中文资料参数规格
技术参数

触点数 8

极性 Female

触点电镀 Gold

额定电流 500 mA

绝缘电阻 100 MΩ

排数 1

针脚数 8

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 8.1 mm

宽度 6.2 mm

高度 2.1 mm

物理参数

外壳颜色 Natural

触点材质 Copper

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

HTS代码 8536694040

数据手册

XF2M-0815-1A引脚图与封装图
XF2M-0815-1A引脚图
XF2M-0815-1A封装图
XF2M-0815-1A封装焊盘图
在线购买XF2M-0815-1A
型号: XF2M-0815-1A
制造商: Omron 欧姆龙
描述:OMRON ELECTRONIC COMPONENTS  XF2M-0815-1A  连接器, FPC/FFC, 母, 8路, 1排
替代型号XF2M-0815-1A
型号/品牌 代替类型 替代型号对比

XF2M-0815-1A

Omron 欧姆龙

当前型号

当前型号

FH52-8S-0.5SH99

广濑

功能相似

XF2M-0815-1A和FH52-8S-0.5SH99的区别

046288008000846+

京瓷

功能相似

XF2M-0815-1A和046288008000846+的区别

FFC2B25-08-T

Global Connector Technology

功能相似

XF2M-0815-1A和FFC2B25-08-T的区别
