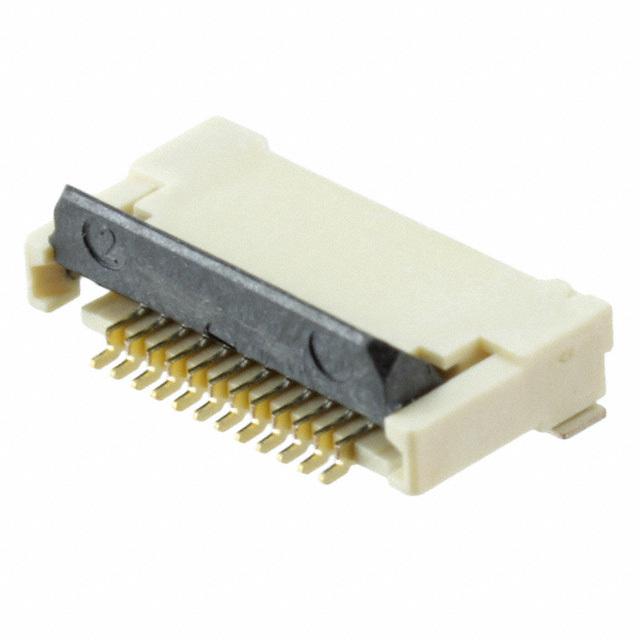

OMRON ELECTRONIC COMPONENTS XF2M-1215-1A FPC Connector 05M2010 新
0.5mm 节距旋转反位锁薄型 - XF2M 系列
0.5mm 节距 FPC 连接器，带 2mm 板载型和双面触点。 这些 0.5mm 节距连接器具有旋转反位锁机制，可帮助 FPC 安装并实现更高的接触可靠性，装配期间操作便捷且能在狭窄空间中安全安装。 这些薄型 0.5mm 节距 FPC 连接器具有 LCP 树脂 UL94V-0 外壳和滑块。 这些薄型 0.5mm FPC 连接器的合适应用包括小型移动设备，如数码相机、移动电话、数字音频和视频播放器、DVD 播放器和数字摄像机。
采用旋转反位锁机制，以确保牢固连接
低 2mm 板载型
侧面接入表面安装端子
0.3mm 适用 FPC 厚度
单排双面触点
无卤
### 0.5mm 节距薄型 FPC 连接器 - XF 系列
触点数 12
极性 Female
触点电镀 Gold
额定电压DC 50.0 V
额定电流 500 mA
绝缘电阻 100 MΩ
排数 1
针脚数 12
拔插次数 20
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压 50 V
接触电阻Max 50 mΩ
安装方式 Surface Mount
引脚数 12
封装 SMD
引脚间距 500 µm
长度 10.1 mm
宽度 5.2 mm
高度 2.1 mm
封装 SMD
引脚间距 500 µm
外壳颜色 Natural
触点材质 Copper Alloy
工作温度 -30℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
XF2M-1215-1A Omron 欧姆龙 | 当前型号 | 当前型号 |
XF2M12151AR100 欧姆龙 | 完全替代 | XF2M-1215-1A和XF2M12151AR100的区别 |
FH12-12S-0.5SH55 广濑 | 功能相似 | XF2M-1215-1A和FH12-12S-0.5SH55的区别 |
1-1734592-2 泰科 | 功能相似 | XF2M-1215-1A和1-1734592-2的区别 |
