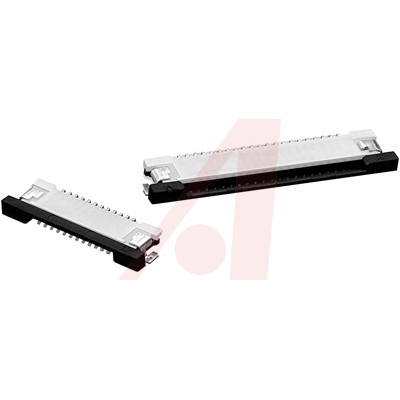

XF2L-2435-1A图片1

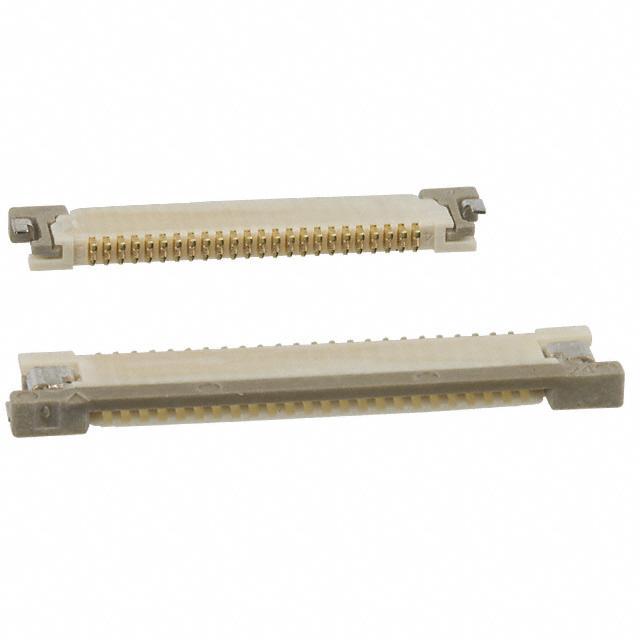

XF2L-2435-1A图片2

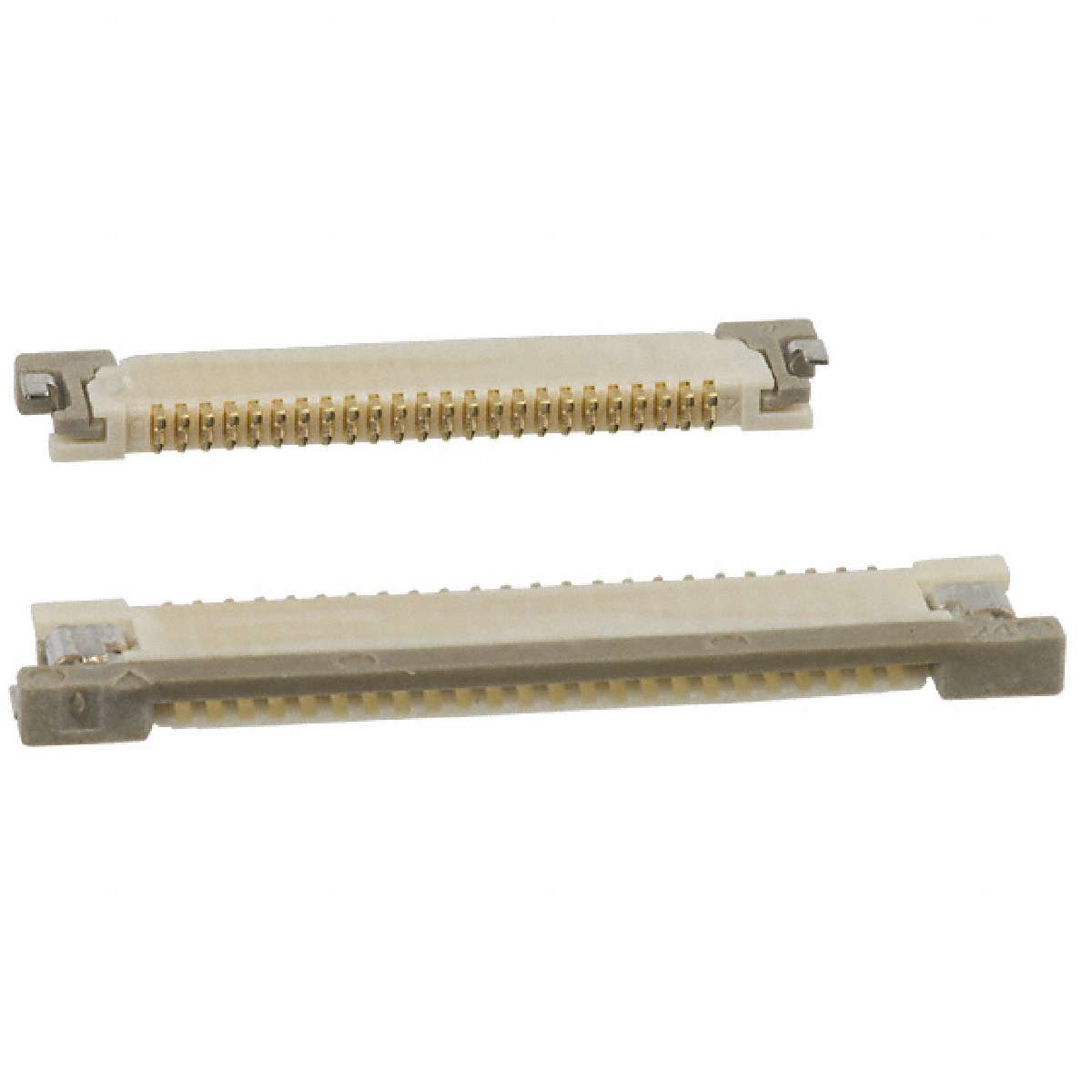

XF2L-2435-1A图片3
XF2L-2435-1A图片4
XF2L-2435-1A图片5
XF2L-2435-1A图片6
XF2L-2435-1A图片7
XF2L-2435-1A图片8
XF2L-2435-1A图片9
XF2L-2435-1A概述

Card Edge Connector, 24Contacts, 1 Rows, Female, Right Angle, 0.02inch Pitch, Surface Mount Terminal, Locking, Natural Insulator, HALOGEN FREE AND ROHS COMPLIANT

Greater Freedom of Board Design with Smallest On-board Area in Industry

• Smallest on-board area and volume in the industry.

• Low on-board profile of only 1.2 mm max.

• Bottom wall prevents terminal exposure.

• Applicable FPC thickness of 0.3 mm.

• Halogen Free

  Note: OMRON uses the following standard to determine halogen free construction: 900 ppm max. for Br, 900 ppm max. for Cl, and 1,500 ppm max. for Br+Cl.

• RoHS Compliant.


得捷:
CONN FPC BOTTOM 24POS 0.5MM R/A


艾睿:
Conn FPC Connector SKT 24 POS 0.5mm Solder RA SMD Reel


Allied Electronics:
Connector FPC BOTTOM 24POS 0.50MM R/A


Chip1Stop:
Conn FPC Connector SKT 24 POS 0.5mm Solder RA SMD Reel


Newark:
# OMRON ELECTRONIC COMPONENTS  XF2L-2435-1A  FPC CONNECTOR


MASTER:
Conn FPC Connector SKT 24 POS 0.5mm Solder RA SMD Reel


Online Components:
Conn FPC Connector SKT 24 POS 0.5mm Solder RA SMD Reel


Electro Sonic:
Conn FPC Connector SKT 24 POS 0.5mm Solder RA SMD Reel


Win Source:
CONN FPC BOTTOM 24POS 0.50MM R/A


XF2L-2435-1A中文资料参数规格
技术参数

触点数 24

额定电流 0.5 A

绝缘电阻 100 MΩ

排数 1

针脚数 24

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 16.9 mm

宽度 3.45 mm

高度 1.2 mm

引脚间距 500 µm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

XF2L-2435-1A引脚图与封装图
XF2L-2435-1A引脚图
XF2L-2435-1A封装图
XF2L-2435-1A封装焊盘图
