OMRON ELECTRONIC COMPONENTS XF2J-2024-11A 连接器, FFC/ FPC板, XF系列, 20 触点, 插座, 0.5 mm, 表面安装

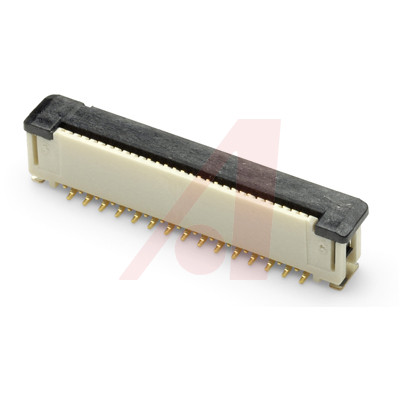

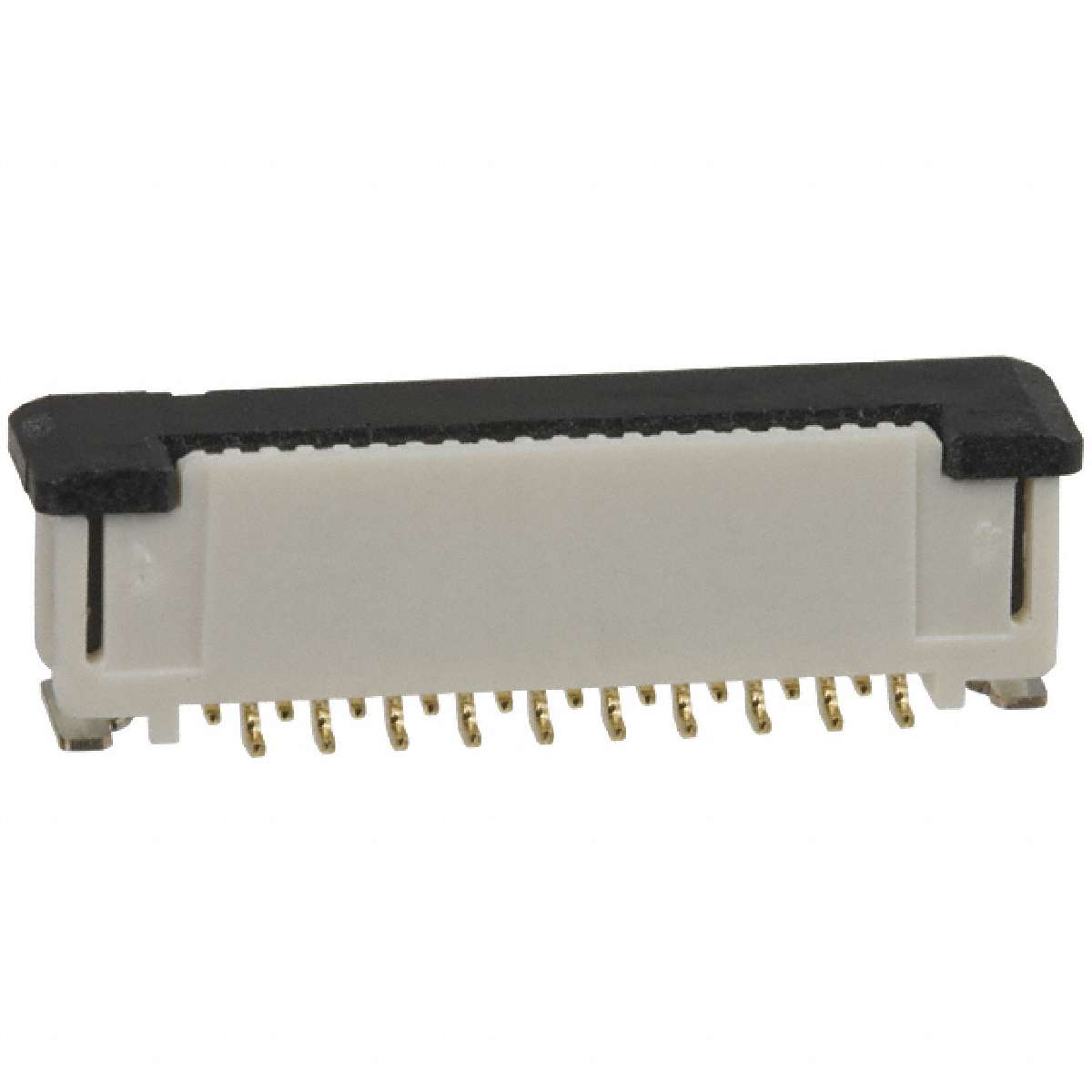

The is a 20-position 2-row ZIF Slide-locking Connector with gold-plated copper alloy contacts and a natural colour PA46 resin housing. It has black LCP resin slider and a tin-plated copper alloy hold-down. It is suitable for use with 0.3mm thickness FPC/FFC.
- .
- Correspond for auto-mounting, secured the pick-and-place on top of the connector
- .
- Standard terminals
- .
- 0.5A AC/DC Rated current
- .
- 50VAC/DC Rated voltage
- .
- 30mR Maximum contact resistance at 20mVDC maximum, 100mA maximum
- .
- 100MR at 250VDC Minimum insulation resistance
触点数 20
极性 Female
触点电镀 Gold
额定电压DC 50.0 V
额定电流 0.5 A
绝缘电阻 100 MΩ
排数 2
针脚数 20
接触电阻 30 mΩ
拔插次数 30
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压 50 V
接触电阻Max 30 mΩ
安装方式 Surface Mount
封装 SMD
引脚间距 500 µm
长度 14.5 mm
宽度 2.95 mm
高度 4.15 mm
封装 SMD
引脚间距 500 µm
外壳颜色 Natural
触点材质 Copper Alloy
工作温度 -30℃ ~ 85℃
外壳材质 Nylon 4/6
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
XF2J-2024-11A Omron 欧姆龙 | 当前型号 | 当前型号 |
2-1734742-0 泰科 | 功能相似 | XF2J-2024-11A和2-1734742-0的区别 |
62674-201121ALF 法马通 | 功能相似 | XF2J-2024-11A和62674-201121ALF的区别 |
