XF3M1-0515-1B

XF3M1-0515-1B图片1
XF3M1-0515-1B图片2
XF3M1-0515-1B图片3

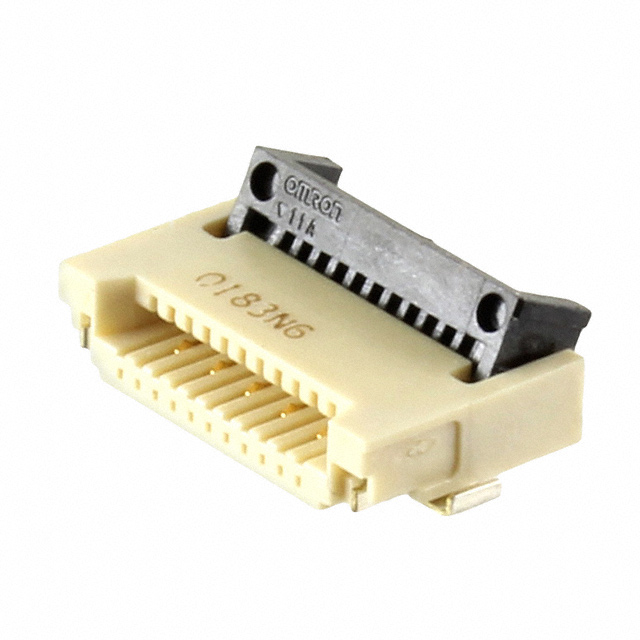

XF3M1-0515-1B图片4
XF3M1-0515-1B概述

Conn FFC/FPC Connector F 5POS 1mm Solder RA SMD T/R

5 位置 FFC,FPC 触头,上和下 0.039"(1.00mm) 表面贴装,直角


得捷:
CONN FFC FPC 5POS 1.00MM R/A


艾睿:
Conn FFC/FPC Connector F 5 POS 1mm Solder RA SMD T/R


MASTER:
Conn FFC/FPC Connector F 5 POS 1mm Solder RA SMD T/R


Online Components:
Conn FFC/FPC Connector F 5 POS 1mm Solder RA SMD T/R


Electro Sonic:
Conn FFC/FPC Connector F 5 POS 1mm Solder RA SMD T/R


XF3M1-0515-1B中文资料参数规格
技术参数

触点数 5

绝缘电阻 100 MΩ

排数 1

针脚数 5

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Last Time Buy

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

XF3M1-0515-1B引脚图与封装图

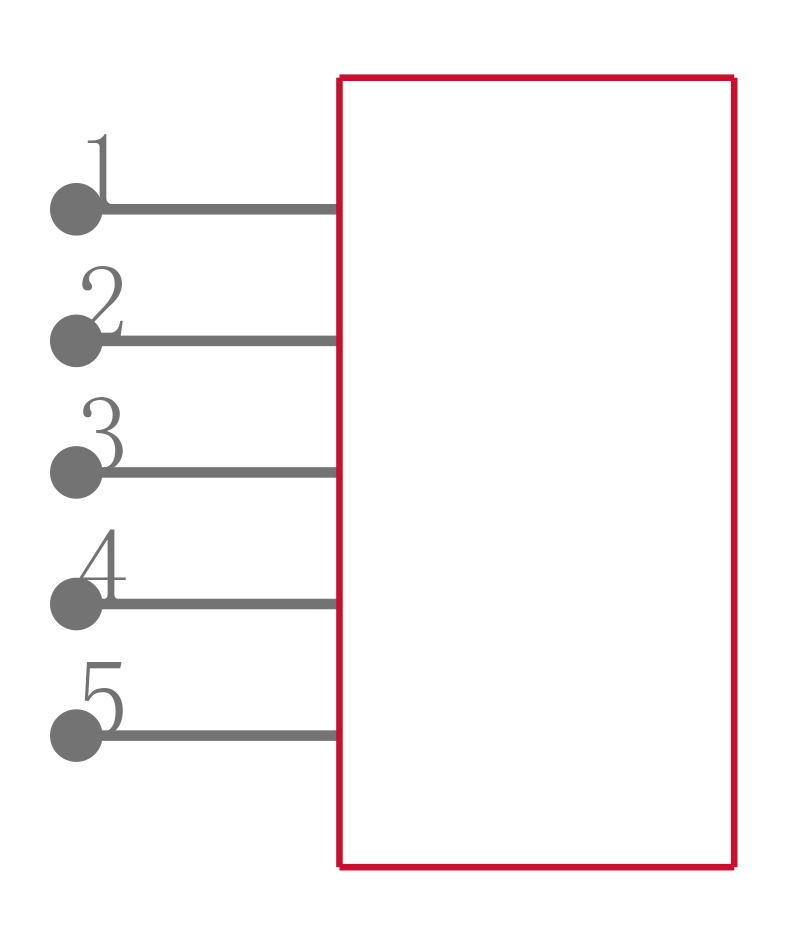

XF3M1-0515-1B引脚图

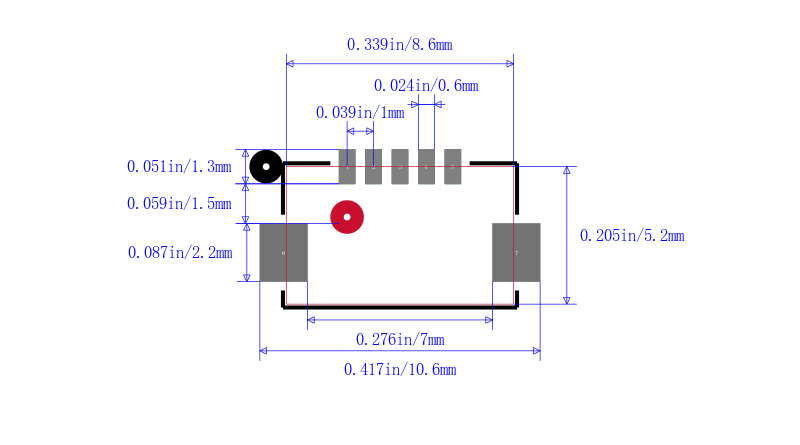

XF3M1-0515-1B封装图
XF3M1-0515-1B封装焊盘图
在线购买XF3M1-0515-1B
型号: XF3M1-0515-1B
制造商: Omron 欧姆龙
描述:Conn FFC/FPC Connector F 5POS 1mm Solder RA SMD T/R
