XF2M-4215-1A

XF2M-4215-1A图片1
XF2M-4215-1A图片2
XF2M-4215-1A图片3
XF2M-4215-1A图片4
XF2M-4215-1A图片5
XF2M-4215-1A图片6
XF2M-4215-1A图片7
XF2M-4215-1A图片8
XF2M-4215-1A概述

Conn FPC Connector SKT 42POS 0.5mm Solder RA SMD Reel

Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


得捷:
CONN FPC 42POS 0.50MM R/A


艾睿:
Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


Chip1Stop:
Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


Newark:
# OMRON ELECTRONIC COMPONENTS  XF2M-4215-1A  FPC CONNECTOR


MASTER:
Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


Online Components:
Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


Electro Sonic:
Conn FPC Connector SKT 42 POS 0.5mm Solder RA SMD Reel


Win Source:
CONN FPC 42POS 0.50MM R/A / 42 Position FPC Connector Contacts, Top and Bottom 0.020" 0.50mm Surface Mount, Right Angle


XF2M-4215-1A中文资料参数规格
技术参数

触点数 42

触点电镀 Tin

额定电流 0.5 A

绝缘电阻 100 MΩ

排数 1

针脚数 42

拔插次数 20

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

引脚间距 500 µm

外形尺寸

长度 25.1 mm

宽度 5.2 mm

高度 3.2 mm

封装 SMD

引脚间距 500 µm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

XF2M-4215-1A引脚图与封装图

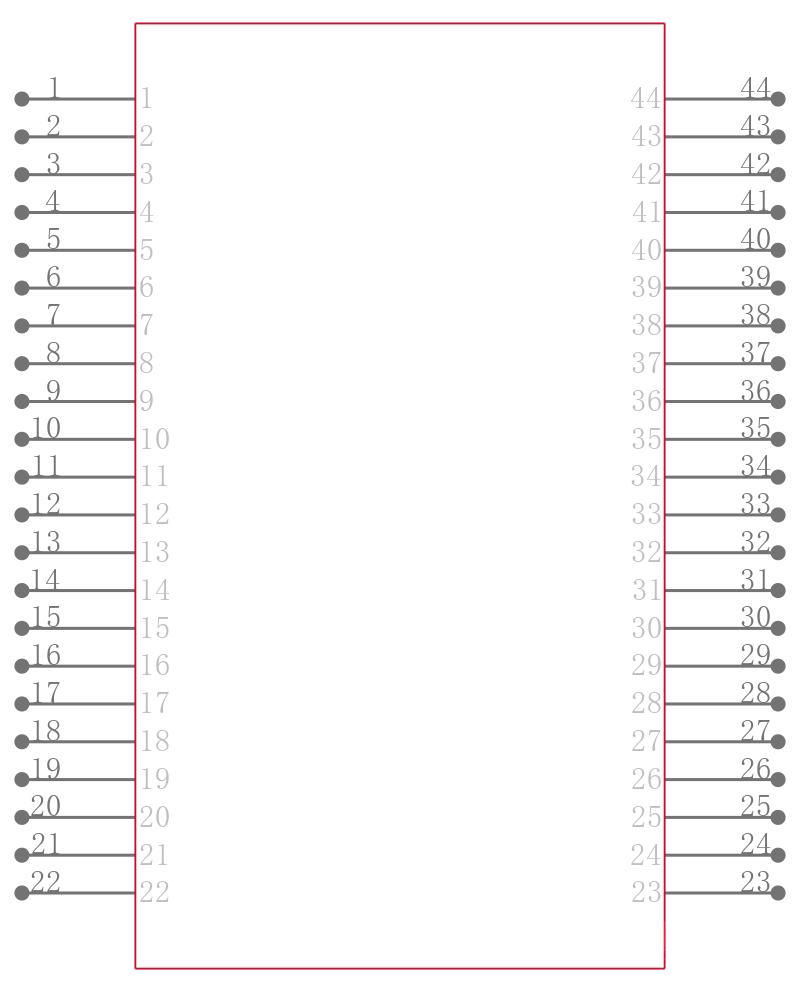

XF2M-4215-1A引脚图
XF2M-4215-1A封装图
XF2M-4215-1A封装焊盘图
在线购买XF2M-4215-1A
型号: XF2M-4215-1A
制造商: Omron 欧姆龙
描述:Conn FPC Connector SKT 42POS 0.5mm Solder RA SMD Reel
