XF2L-0535-1参数规格_中文资料_数据手册PDF_引脚图-锐单商城

XF2L-0535-1图片1

XF2L-0535-1图片2

XF2L-0535-1图片3

XF2L-0535-1概述

CONN FPC 5POS 0.5MM SMT

5 位置 FPC 触点，底部 0.020"（0.50mm）表面贴装，直角

得捷:
CONN FPC BOTTOM 5POS 0.50MM R/A

XF2L-0535-1中文资料参数规格

技术参数

触点数 5

极性 Female

触点电镀 Gold

额定电压DC 50.0 V

额定电流 0.5 A

排数 1

针脚数 5

拔插次数 30

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 7.40 mm

宽度 3.45 mm

高度 1.20 mm

引脚间距 500 µm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

XF2L-0535-1引脚图与封装图

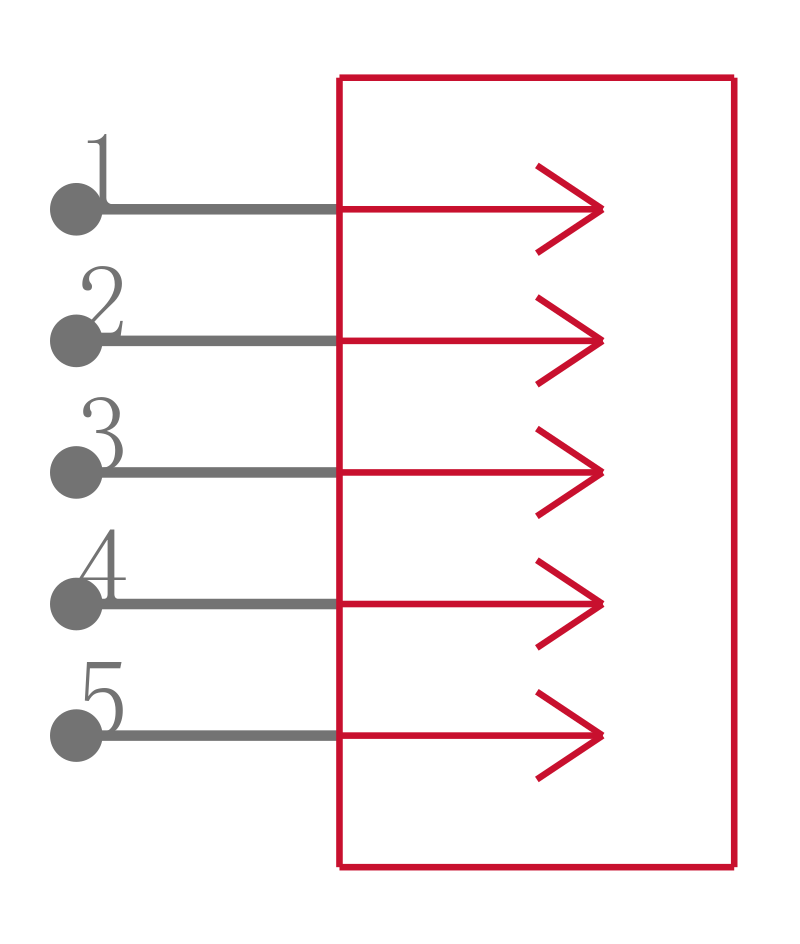

XF2L-0535-1引脚图

XF2L-0535-1封装图

XF2L-0535-1封装焊盘图

在线购买XF2L-0535-1

型号： XF2L-0535-1

制造商： Omron 欧姆龙

描述：CONN FPC 5POS 0.5MM SMT

替代型号XF2L-0535-1

型号/品牌

代替类型

替代型号对比

XF2L-0535-1

Omron 欧姆龙

当前型号

当前型号

XF2L-0535-1A

欧姆龙

类似代替

XF2L-0535-1和XF2L-0535-1A的区别
