XF2L-0425-1概述

CONN FPC 4POS 0.5MM SMT

4 位置 FPC 触点，顶部 0.020"（0.50mm）表面贴装，直角

得捷:
CONN FPC TOP 4POS 0.5MM R/A

XF2L-0425-1中文资料参数规格

技术参数

触点数 4

极性 Female

触点电镀 Gold

额定电流 0.5 A

排数 1

针脚数 4

拔插次数 30

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 6.90 mm

宽度 3.45 mm

高度 1.20 mm

引脚间距 500 µm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

XF2L-0425-1引脚图与封装图

XF2L-0425-1引脚图

XF2L-0425-1封装图

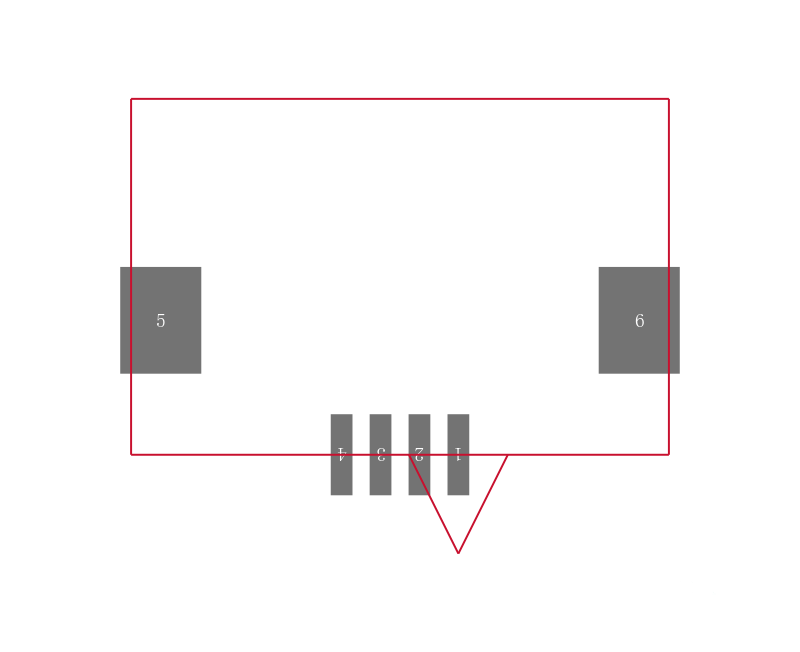

XF2L-0425-1封装焊盘图

在线购买XF2L-0425-1

型号： XF2L-0425-1

制造商： Omron 欧姆龙

描述：CONN FPC 4POS 0.5MM SMT

替代型号XF2L-0425-1

型号/品牌

代替类型

替代型号对比

XF2L-0425-1

Omron 欧姆龙

当前型号

当前型号

XF2L-0425-1A

欧姆龙

功能相似

XF2L-0425-1和XF2L-0425-1A的区别
