XF2J-2424-12A

XF2J-2424-12A图片1
XF2J-2424-12A图片2
XF2J-2424-12A图片3
XF2J-2424-12A图片4
XF2J-2424-12A概述

FFC & FPC连接器 .5mm SlideLock 24Pin ZIF Adhesive Reverse

Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


贸泽:
FFC & FPC连接器 .5mm SlideLock 24Pin ZIF Adhesive Reverse


艾睿:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


Allied Electronics:
FPC Connector


Chip1Stop:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


Verical:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


Newark:
# OMRON ELECTRONIC COMPONENTS  XF2J-2424-12A  FPC Connector


MASTER:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


Online Components:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


Electro Sonic:
Conn FPC Connector SKT 24 POS 0.5mm Solder ST SMD Reel


XF2J-2424-12A中文资料参数规格
技术参数

触点数 24

极性 Female

触点电镀 Gold

绝缘电阻 100 MΩ

排数 1

针脚数 24

拔插次数 30

额定电流Max 0.5 A

工作温度Max 85 ℃

工作温度Min -30 ℃

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

长度 16.5 mm

宽度 3.4 mm

高度 4.15 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

海关信息

ECCN代码 EAR99

数据手册

XF2J-2424-12A引脚图与封装图

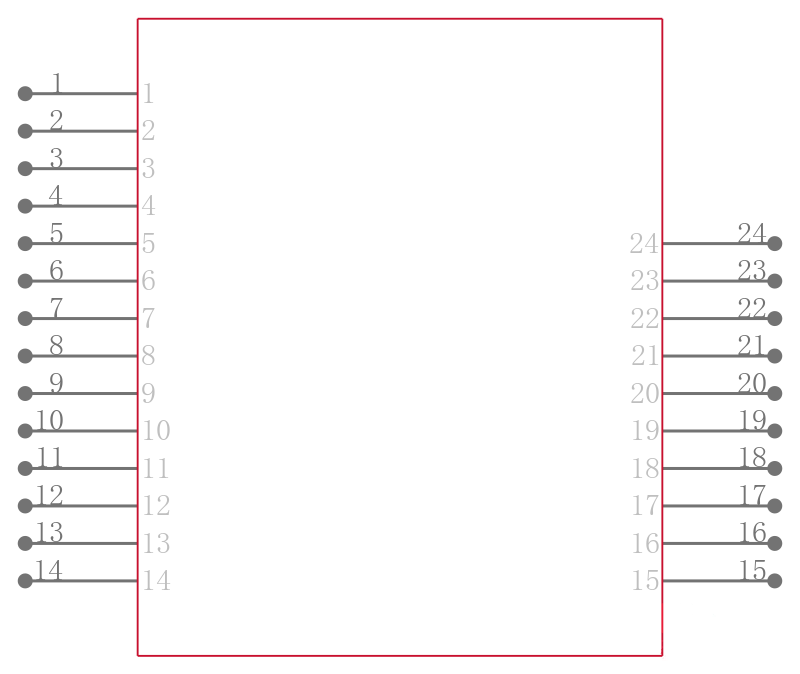

XF2J-2424-12A引脚图
XF2J-2424-12A封装图

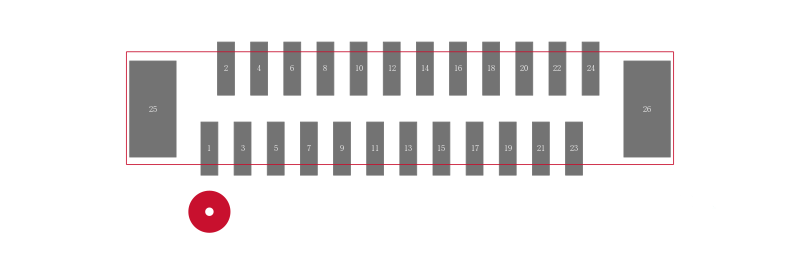

XF2J-2424-12A封装焊盘图
在线购买XF2J-2424-12A
型号: XF2J-2424-12A
制造商: Omron 欧姆龙
描述:FFC & FPC连接器 .5mm SlideLock 24Pin ZIF Adhesive Reverse
