XG4H-2631

XG4H-2631图片1
XG4H-2631图片2
XG4H-2631图片3

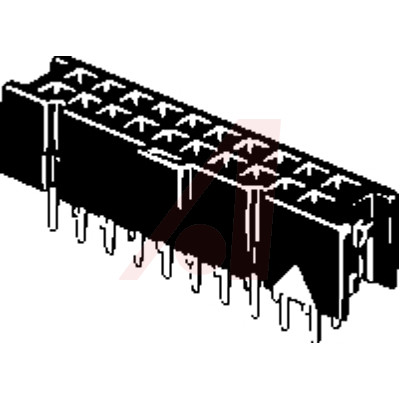

XG4H-2631图片4

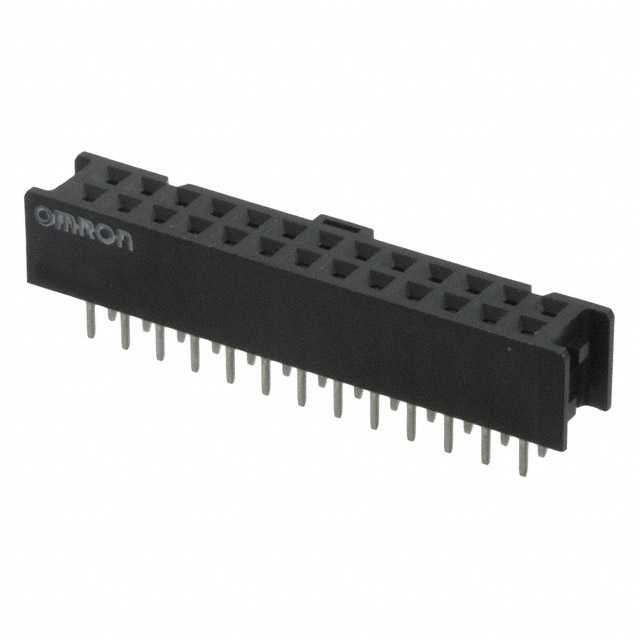

XG4H-2631图片5
XG4H-2631图片6
XG4H-2631概述

连接器 MIL BoxType Plug 26P Straight 1Polarize

Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


得捷:
CONN RCPT 26POS 0.1 GOLD PCB


立创商城:
2.54mm 2x13P


艾睿:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


Allied Electronics:
Connector SOCKET 26POS STRAIGHT PCB


Chip1Stop:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


Newark:
# OMRON ELECTRONIC COMPONENTS  XG4H-2631  MIL-TYPE CONNECTOR


MASTER:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


Online Components:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


Electro Sonic:
Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole


XG4H-2631中文资料参数规格
技术参数

触点数 26

排数 2

针脚数 26

额定电流Max 3 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 300 VAC

额定电压 300 VAC

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

封装 Through Hole

外形尺寸

长度 37.6 mm

宽度 7.1 mm

高度 7.2 mm

封装 Through Hole

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

XG4H-2631引脚图与封装图

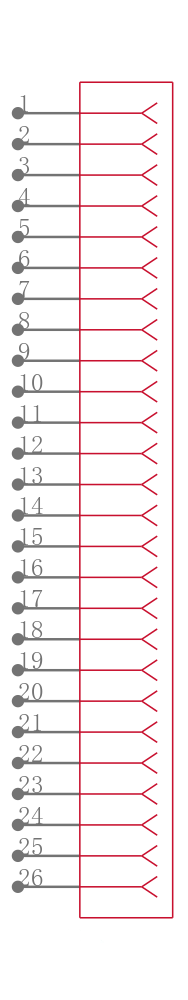

XG4H-2631引脚图

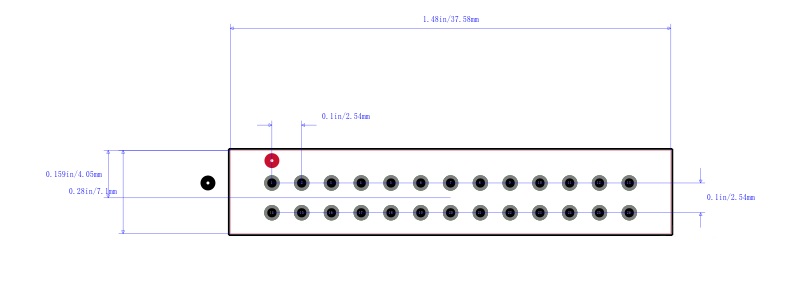

XG4H-2631封装图

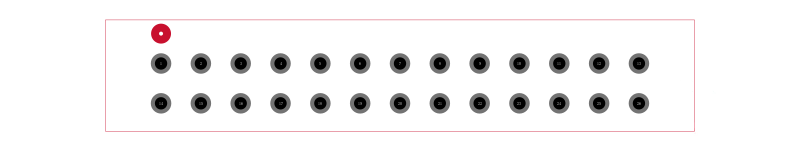

XG4H-2631封装焊盘图
在线购买XG4H-2631
型号: XG4H-2631
制造商: Omron 欧姆龙
描述:连接器 MIL BoxType Plug 26P Straight 1Polarize
